WAGO 750-485

Analoges I/O-Modul DC Serie 750 24V Eingang Widerstandsthermometer Ausgang

WAGO 750-485

Analoges I/O-Modul DC Serie 750 24V Eingang Widerstandsthermometer Ausgang

Artikelnummer 4494592

Umverpackung

Anzahl der HW-Schnittstellen Industrial Ethernet	0
Anzahl der HW-Schnittstellen USB	0
Anzahl der HW-Schnittstellen Wireless	0
Anzahl der HW-Schnittstellen parallel	0
Anzahl der HW-Schnittstellen seriell RS-232	0
Anzahl der HW-Schnittstellen seriell RS-422	0
Anzahl der HW-Schnittstellen seriell RS-485	0
Anzahl der HW-Schnittstellen seriell TTY	0
Anzahl der HW-Schnittstellen sonstige	0
Anzahl der Schnittstellen PROFINET	0
Anzahl der analogen Ausgänge	2
Anzahl der analogen Eingänge	0
Auflösung der Analogeingänge	12 Bit
Ausführung des elektrischen Anschlusses	Federzuganschluss
Ausgang, Spannung	ja
Ausgang, Strom	ja
Ausgangssignal konfigurierbar	ja
Breite	24 mm
Eingang, Thermoelement	ja
Eingang, Widerstand	ja
Eingang, Widerstandsthermometer	ja
Eingangssignal konfigurierbar	ja
Explosionsschutz-Kategorie für Gas	ATEX Gas-Ex-Schutz, Kat. 3G
Explosionsschutz-Kategorie für Staub	ATEX Staub-Ex-Schutz, Kat. 3D
Feldbusanschluss über seperaten Buskoppler möglich	ja
Höhe	64 mm
Schutzart (IP)	IP20
Spannungsart der Versorgungsspannung	DC
Systemkomponente	ja
Tiefe	100 mm
Tragschienenmontage möglich	ja
Versorgungsspannung AC 50 Hz	0 - 0 V
Versorgungsspannung DC	24 - 24 V
Zugehöriges Betriebsmittel (Ex ib)	ja

WAGO Analoges I/O-Modul DC Serie 750 24V Eingang Widerstandsthermometer Ausgang

Produktinformationen des Herstellers

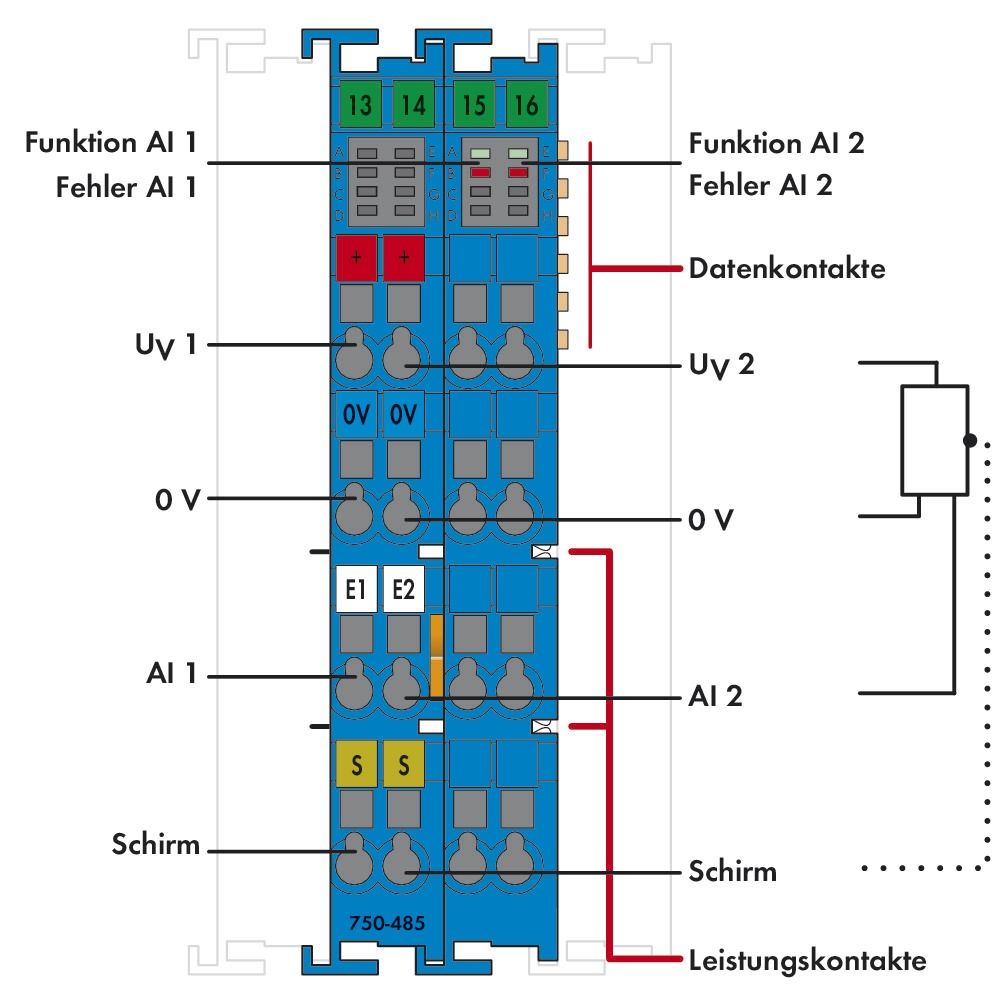

2-Kanal-Analogeingang, 4 20 mA, Single-Ended, Eigensicher Das Analogeingangsmodul versorgt die im explosionsgefährdeten Bereich der Zone 0+1 befindlichen eigensicheren Messumformer und verarbeitet deren analoge Messsignale. Die Installation des WAGO I/O Systems 750/753 hat dabei entweder in der Zone 2 oder im nichtexplosionsgefährdeten Bereich zu erfolgen. Die Versorgungsspannung von 24 V wird über die Leistungskontakte eingespeist. Die Transmitterversorgung ist bedingt kurzschlussfest ausgeführt. Der Schirmanschluss ist direkt zur Tragschiene geführt. Anzeigen: LED grün (Signalstrom Ein/Aus) LED rot (Leitungsbruch, Über-/Unterschreitung des Messbereiches) Feld- und Systemebene sind galvanisch getrennt.
