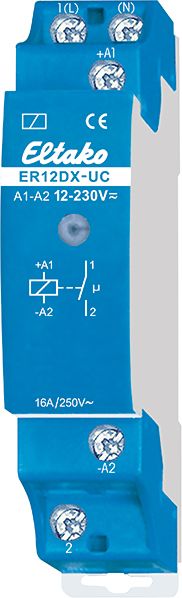

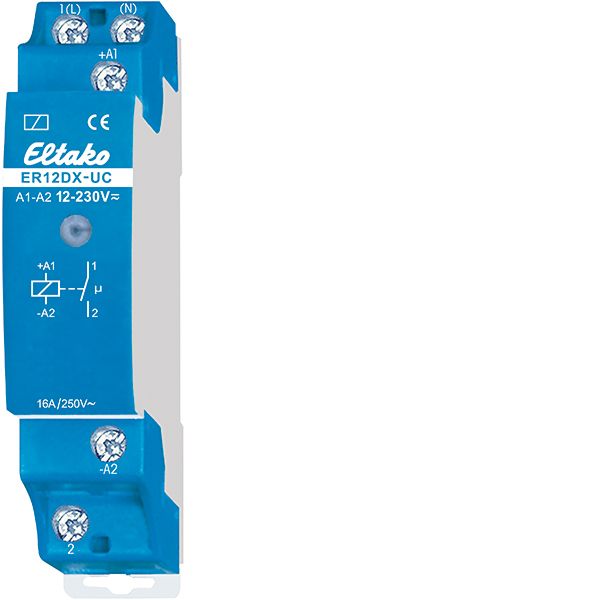

Eltako ER12DX-UC

Installationsrelais 1TE elektr REG 1S AC 12-230V/UC 16A 250V

Eltako ER12DX-UC

Installationsrelais 1TE elektr REG 1S AC 12-230V/UC 16A 250V
Artikelnummer 4814504
Umverpackung
10
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Anzahl der Kontakte als Öffner 0
Bemessungsstrom 16 A
Breite in Teilungseinheiten 1
Einbautiefe 58 mm
Frequenz der Steuerspannung 1 50 - 50 Hz
Funktion teilelektronisch
Max. Glühlampenlast 2000 W
Max. Leuchtstofflampenlast 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA
Max. Schaltstrom (cos phi = 0,6) 4 A
Montageart DIN-Schiene
Spannungsart der Versorgungsspannung AC
Steuerspannung 1 12 - 230 V
Steuerspannungsart 1 AC/DC
Versorgungsspannung 250 - 250 V
Eltako Installationsrelais 1TE elektr REG 1S AC 12-230V/UC 16A 250V
Produktinformationen des Herstellers
1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Universal-Steuerspannung 12..230V UC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Schaltrelais R12-100-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Wechsler 0
Anzahl der Kontakte als Öffner 0
Bemessungsstrom 16 A
Breite in Teilungseinheiten 1
Einbautiefe 58 mm
Frequenz der Steuerspannung 1 50 - 50 Hz
Funktion teilelektronisch
Max. Glühlampenlast 2000 W
Max. Leuchtstofflampenlast 1000 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 1000 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 500 VA
Max. Schaltstrom (cos phi = 0,6) 4 A
Montageart DIN-Schiene
Spannungsart der Versorgungsspannung AC
Steuerspannung 1 12 - 230 V
Steuerspannungsart 1 AC/DC
Versorgungsspannung 250 - 250 V
Eltako Installationsrelais 1TE elektr REG 1S AC 12-230V/UC 16A 250V
Produktinformationen des Herstellers
1 Schließer potenzialfrei 16A/250V AC, 230V-LED-Lampen bis 600W, Glühlampen 2000W. Kein Stand-by-Verlust. Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35. 1 Teilungseinheit =18mm breit, 58mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Mit der patentierten ELTAKO-Duplex-Technologie (DX) können die normalerweise potenzialfreien Kontakte beim Schalten von 230 V-Wechselspannung 50Hz trotzdem im Nulldurchgang schalten und damit den Verschleiß drastisch reduzieren. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1 (L) anschließen. Dadurch ergibt sich ein Stand-by-Verlust von nur 0,1 Watt. Wird der Kontakt zum Steuern von Schaltgeräten verwendet, welche selbst nicht im Nulldurchgang schalten, sollte (N) nicht angeschlossen werden, da der zusätzliche Schließverzug sonst das Gegenteil bewirkt. Universal-Steuerspannung 12..230V UC. Sehr geringes Schaltgeräusch. Ansteuerungsanzeige mit Leuchtdiode. Die Anschlussklemmenbelegung ist identisch mit dem elektromechanischen Schaltrelais R12-100-. Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Der Relaiskontakt kann bei der Inbetriebnahme offen oder geschlossen sein und synchronisiert sich bei der ersten Betätigung. Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet. Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden. Die Elektronik hat keine eigene Stromversorgung und daher keinen Stand-by-Verlust. Erst beim Schließen des Steuerkontaktes wird der Mikrocontroller aktiviert, welcher das bistabile Relais in die richtige Richtung schaltet. Beim Öffnen des Steuerkontaktes oder abfallender
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 4814504
Hersteller Eltako
Originalbezeichnung ER12DX-UC
Werksnummer 22100002
EAN 4010312205402
Zolltarifnummer 85364900
Lagerart Lagerware
