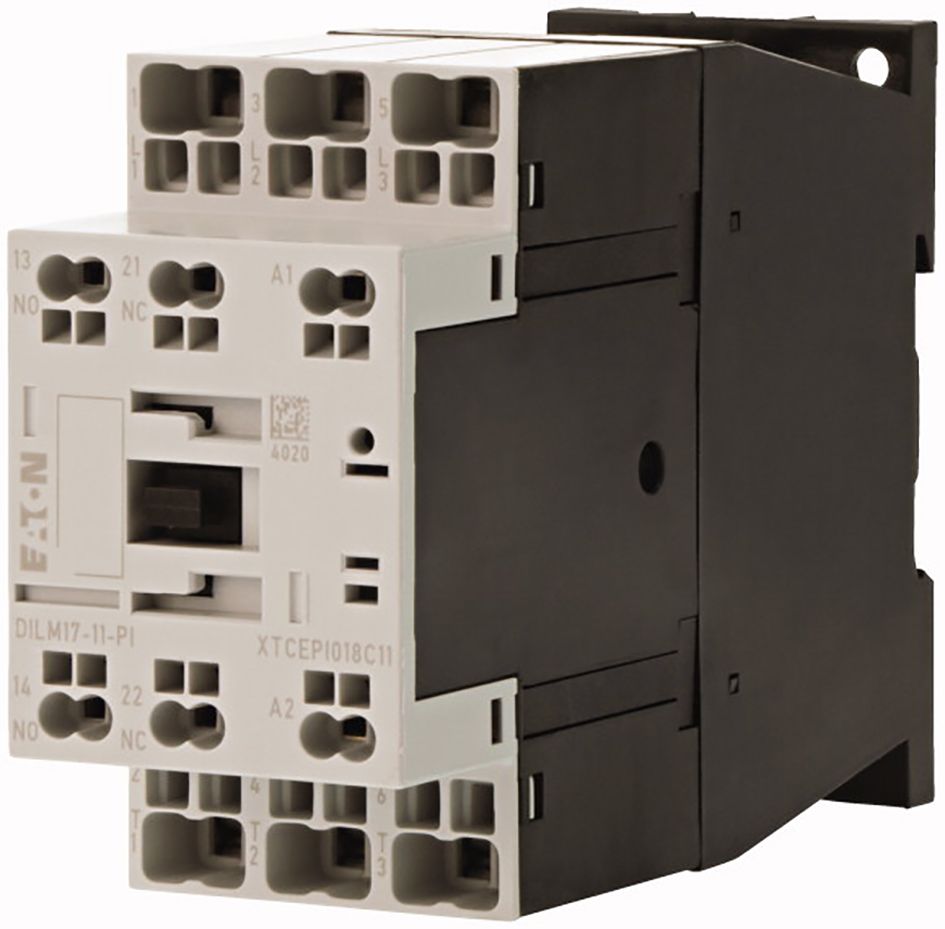

Eaton DILM17-11(230V50HZ,240V60HZ)-PI
Leistungsschütz 7,5kW 3S 230VAC 17A 1S+1Ö/Hilf
Eaton DILM17-11(230V50HZ,240V60HZ)-PI
Leistungsschütz 7,5kW 3S 230VAC 17A 1S+1Ö/Hilf
Artikelnummer
3418349
Umverpackung
1
| Anschlussart Hauptstromkreis | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4.5 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 17 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 10 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 - 240 V |
| Bemessungssteuerspeisespannung DC | 0 - 0 V |
| Betriebsspannung AC 50 Hz | 24 - 690 V |
| Betriebsspannung AC 60 Hz | 24 - 690 V |
| Breite | 45 mm |
| Höhe | 85 mm |
| Spannungsart zur Betätigung | AC |
| Tiefe | 115 mm |
Eaton Leistungsschütz 7,5kW 3S 230VAC 17A 1S+1Ö/Hilf
Produktinformationen des Herstellers
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 17 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4.7 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 10.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI
-PI, DILA-XHI(V)
-PI, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart
| Anschlussart Hauptstromkreis | Federzuganschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 4.5 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 45 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 17 A |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 10 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 - 240 V |
| Bemessungssteuerspeisespannung DC | 0 - 0 V |
| Betriebsspannung AC 50 Hz | 24 - 690 V |
| Betriebsspannung AC 60 Hz | 24 - 690 V |
| Breite | 45 mm |
| Höhe | 85 mm |
| Spannungsart zur Betätigung | AC |
| Tiefe | 115 mm |
Eaton Leistungsschütz 7,5kW 3S 230VAC 17A 1S+1Ö/Hilf
Produktinformationen des Herstellers
Leistungsschütz für Motoren, Leistungsschütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3/AC-3e: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 17 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 40 A, gekapselt: Ith= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 88 A, gekapselt: Ith= 80 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 4.7 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 10.5 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW, kombinierbar mit Hilfsschalter: DILM32-XHI
-PI, DILA-XHI(V)
-PI, Kontaktbestückung S = Schließer: 1 S, Kontaktbestückung Ö = Öffner: 1 Ö, Schaltglieder nach EN 50012., Mit Spiegelkontakt., Stromart
| Artikel | Aktionen |
|---|
| Artikelnummer | 3418349 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | DILM17-11(230V50HZ,240V60HZ)-PI |
| Werksnummer | 199279 |
| EAN | 4015081973637 |
| Zolltarifnummer | 85364900 |
| Lagerart | Beschaffungsware |
