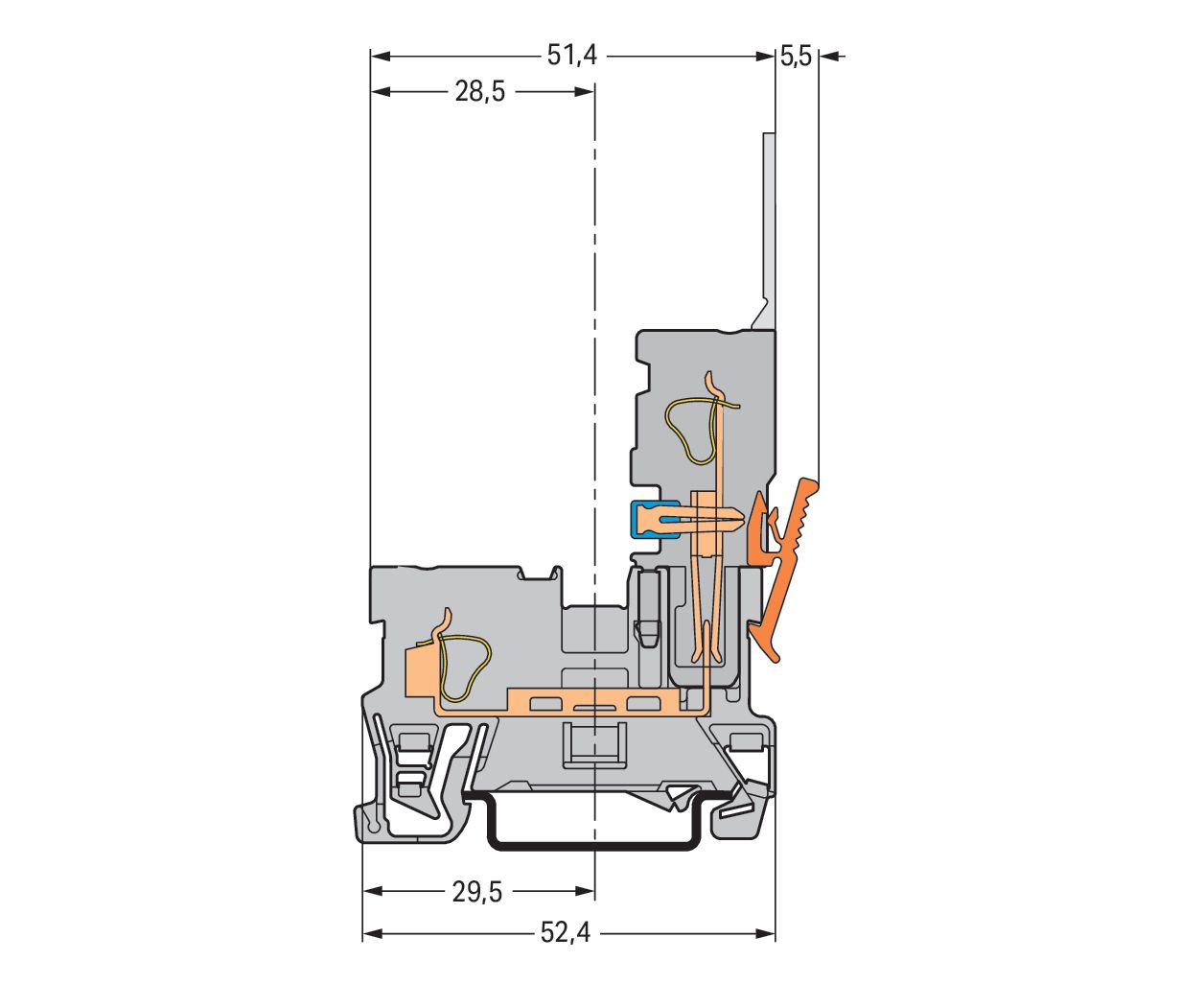

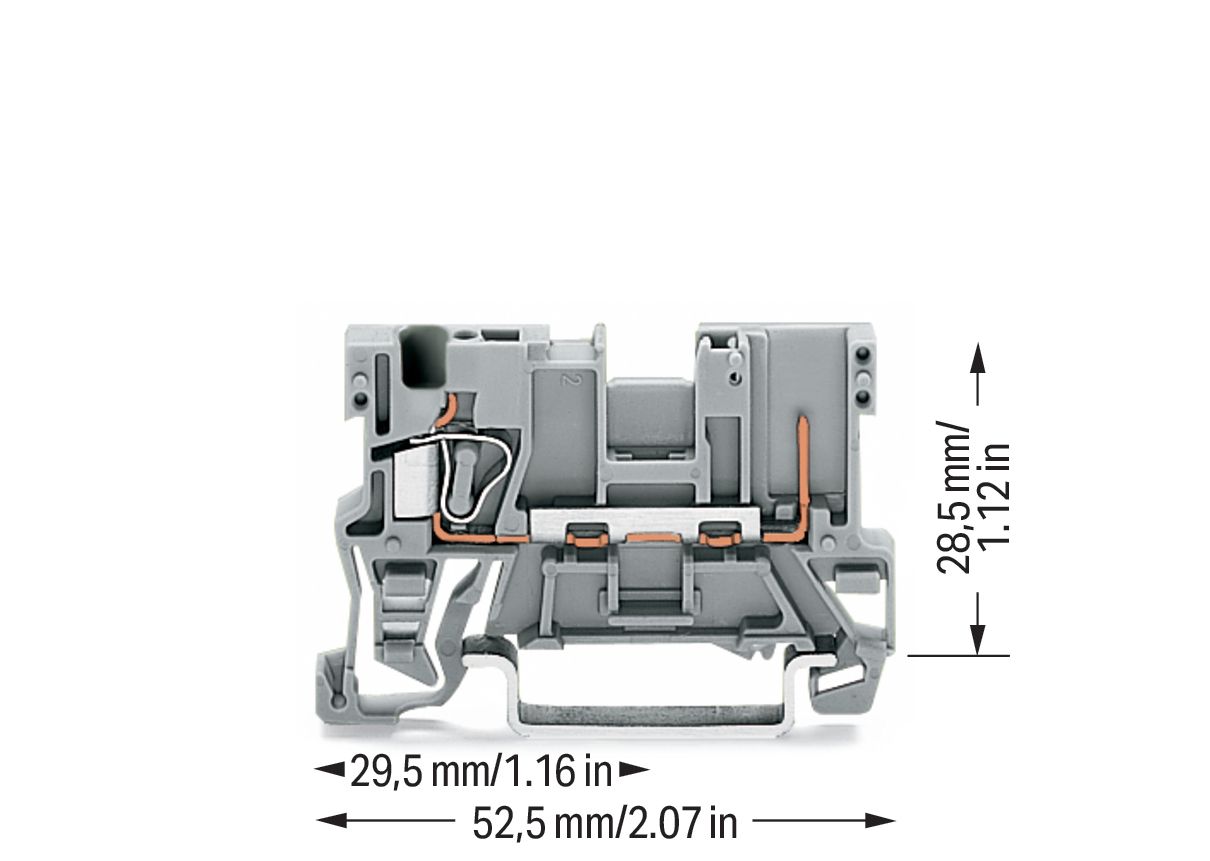

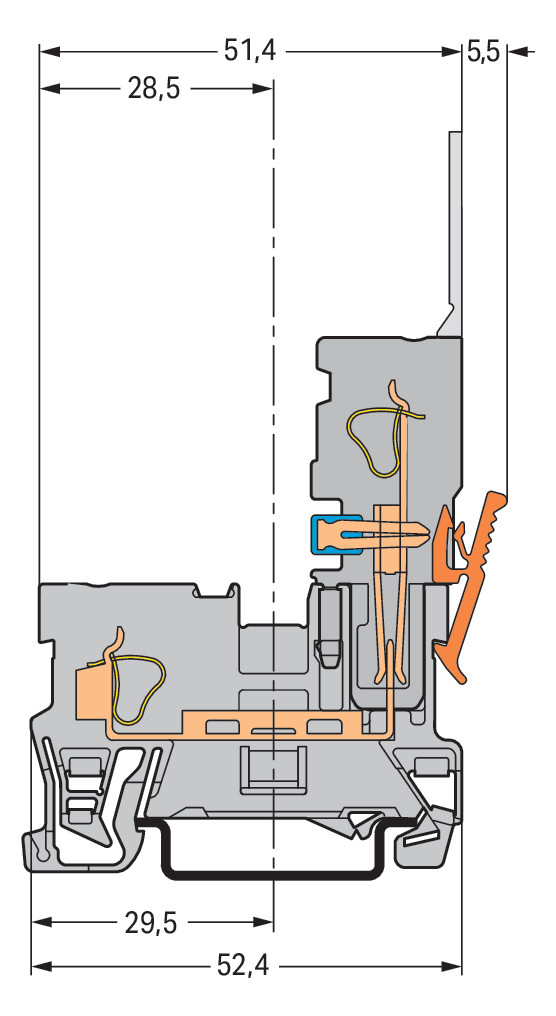

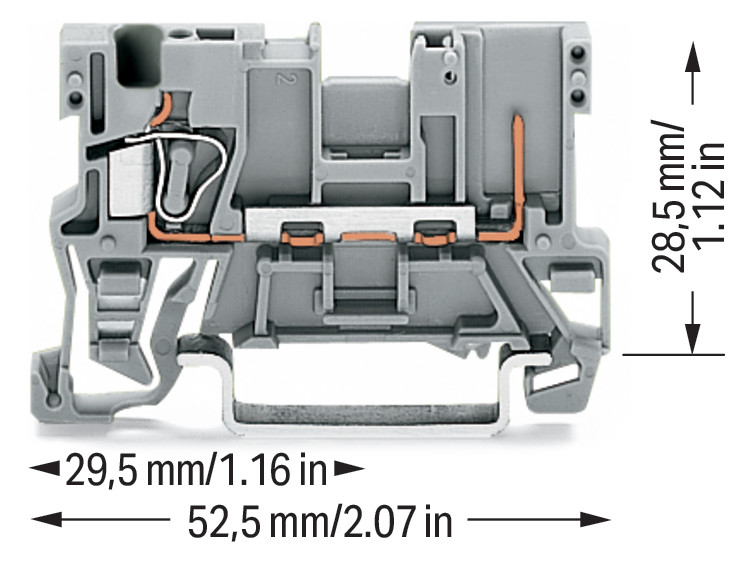

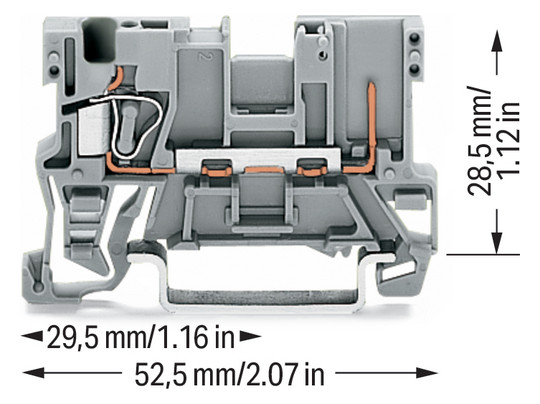

WAGO 769-176
Reihenklemme 0,08-4qmm Serie 769 1Etage 2kl gr 32A Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 4 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 32 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Farbe | grau |
| Höhe | 52.5 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 28.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 769 1Etage 2kl gr 32A Hutschiene TH35
Produktinformationen des Herstellers
1-Leiter/1-Pin-Basisklemme: für Tragschiene 35 x 15 und 35 x 7,5: 4 mm²: CAGE CLAMP : 4,00 mm²: grau Durchgangsklemme Serie 769, grau Bei dieser Durchgangsklemme mit der Artikelnummer 769-176 steht eine schnelle und zuverlässige Verbindung im Fokus. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt kommt die CAGE CLAMP -Technologie zum Tragen. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm² gemacht. Über ein Betätigungswerkzeug wird diese steckbare
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 4 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 32 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Farbe | grau |
| Höhe | 52.5 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 28.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 769 1Etage 2kl gr 32A Hutschiene TH35
Produktinformationen des Herstellers
1-Leiter/1-Pin-Basisklemme: für Tragschiene 35 x 15 und 35 x 7,5: 4 mm²: CAGE CLAMP : 4,00 mm²: grau Durchgangsklemme Serie 769, grau Bei dieser Durchgangsklemme mit der Artikelnummer 769-176 steht eine schnelle und zuverlässige Verbindung im Fokus. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierung mit Längen zwischen 8 und 9 mm . Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Bei diesem Produkt kommt die CAGE CLAMP -Technologie zum Tragen. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,08 mm² bis 4 mm² gemacht. Über ein Betätigungswerkzeug wird diese steckbare
| Artikelnummer | 1126918 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 769-176 |
| Werksnummer | 769-176 |
| EAN | 4045454871697 |
| Zolltarifnummer | 85366990 |
| Lagerart | Beschaffungsware |
