WAGO 870-101
Reihenklemme 0,08-4qmm Serie 870 1Etage 2kl gr 16A Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 16 A |
| Betriebstemperatur | 105 - 105 °C |

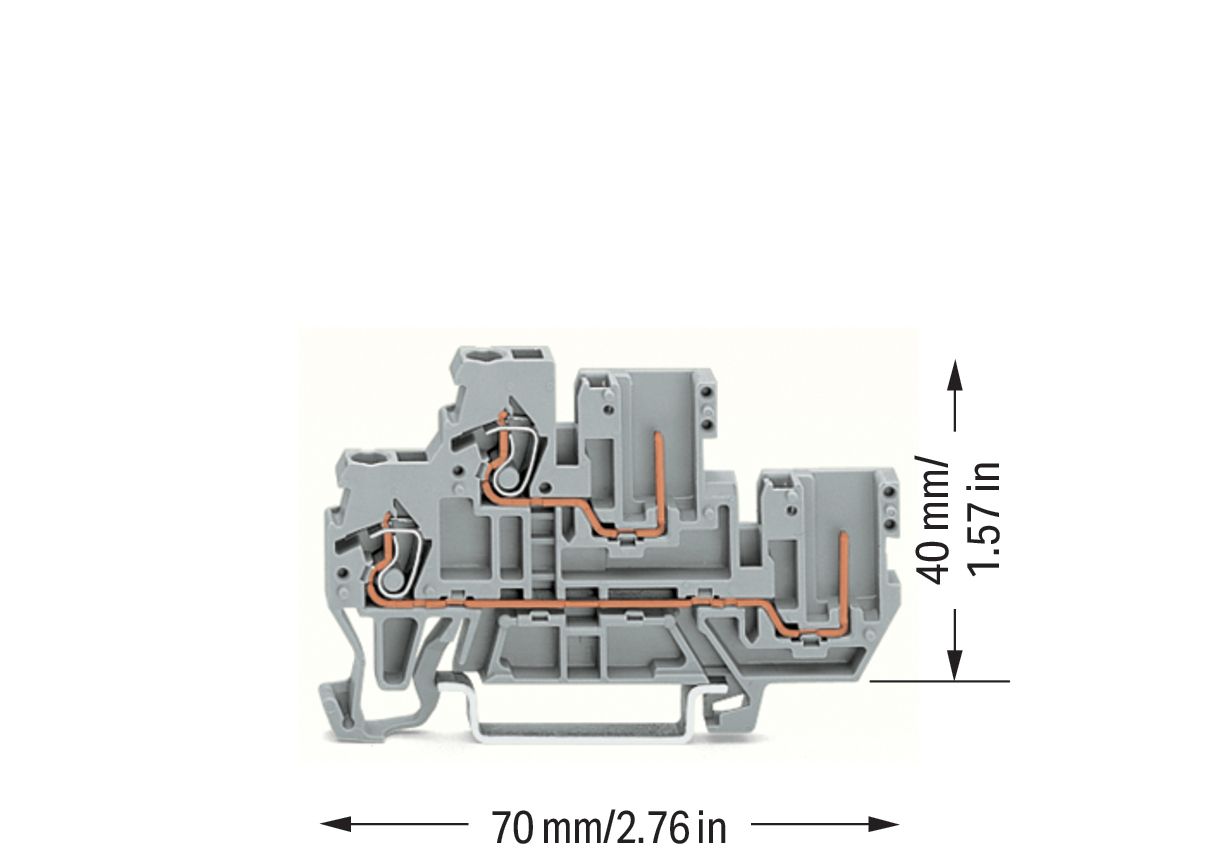

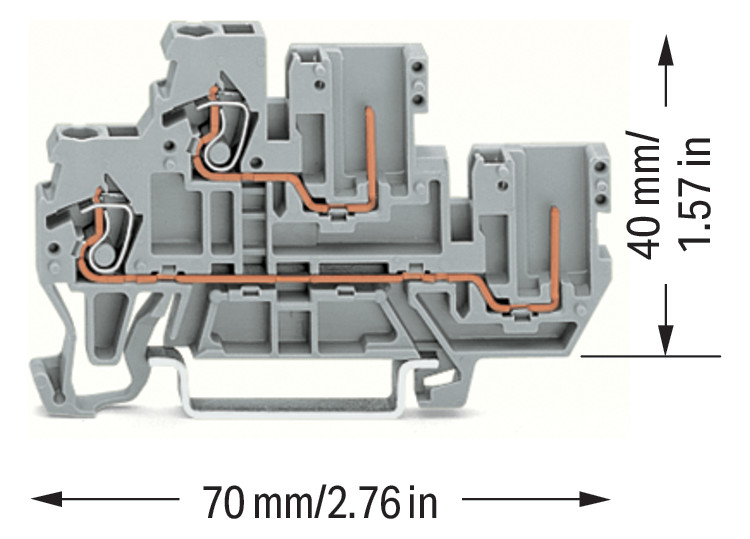

| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Farbe | grau |
| Höhe | 70 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 40 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 870 1Etage 2kl gr 16A Hutschiene TH35
Produktinformationen des Herstellers
1-Leiter/1-Pin-Doppelstock-Basisklemme: Durchgangs-/Durchgangsklemme: 2,5 mm²: L/L: für Tragschiene 35 x 15 und 35 x 7,5: CAGE CLAMP : 2,50 mm²: grau Doppelstockklemme Serie 870 mit CAGE CLAMP Die Doppelstockklemme hat die Artikelnummer 870-101 und ermöglicht eine saubere ordentliche Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der CAGE CLAMP -Technologie ausgerüstet. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Doppelstockklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Über ein Betätigungswerkzeug wird diese steckbare
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 16 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Farbe | grau |
| Höhe | 70 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 40 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 870 1Etage 2kl gr 16A Hutschiene TH35
Produktinformationen des Herstellers
1-Leiter/1-Pin-Doppelstock-Basisklemme: Durchgangs-/Durchgangsklemme: 2,5 mm²: L/L: für Tragschiene 35 x 15 und 35 x 7,5: CAGE CLAMP : 2,50 mm²: grau Doppelstockklemme Serie 870 mit CAGE CLAMP Die Doppelstockklemme hat die Artikelnummer 870-101 und ermöglicht eine saubere ordentliche Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Durchgangsklemme. Dieses Produkt ist mit der CAGE CLAMP -Technologie ausgerüstet. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. In Abhängigkeit von der Leiterart ist diese Doppelstockklemme geeignet für Leiterquerschnitte von 0,08 mm² bis 2,5 mm². Über ein Betätigungswerkzeug wird diese steckbare
| Artikelnummer | 4976191 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 870-101 |
| Werksnummer | 870-101 |
| EAN | 4045454004446 |
| Zolltarifnummer | 85366990 |
| Lagerart | Beschaffungsware |
