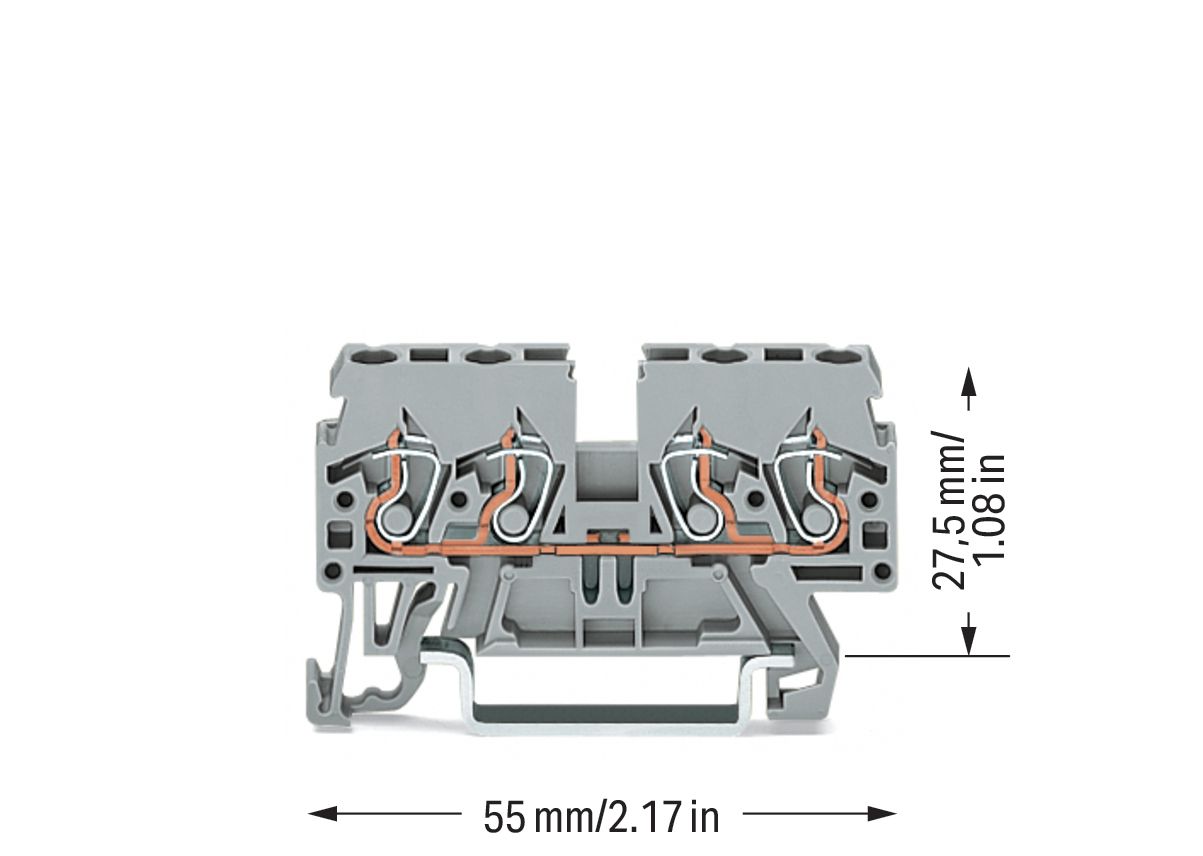

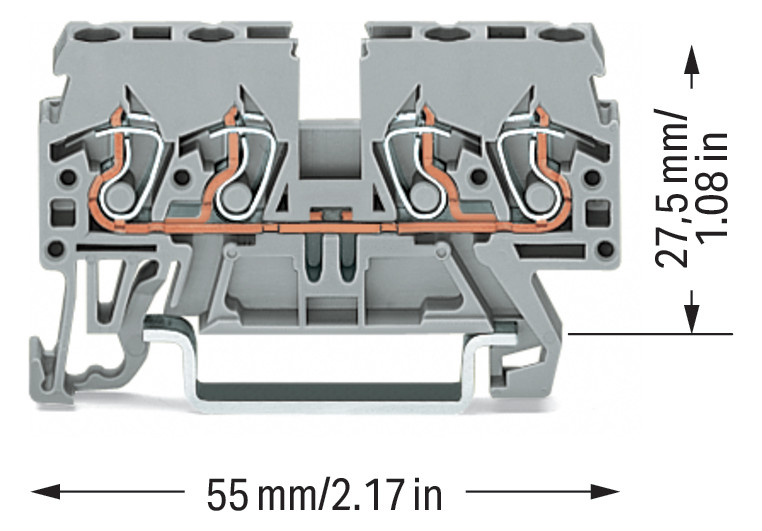

WAGO 870-831
Reihenklemme 0,08-4qmm Serie 870 1Etage 4kl gr 24A Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Farbe | grau |
| Höhe | 55 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 27.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 870 1Etage 4kl gr 24A Hutschiene TH35
Produktinformationen des Herstellers
4-Leiter-Durchgangsklemme: 2,5 mm²: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: CAGE CLAMP : 2,50 mm²: grau Durchgangsklemme Serie 870 mit CAGE CLAMP Die Durchgangsklemme mit der Artikelnummer 870-831 ermöglicht eine schnelle und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP -Technologie ausgerüstet. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Durch ein Betätigungswerkzeug wird diese
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 4 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 500 V |
| Bemessungsstrom In | 24 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Farbe | grau |
| Höhe | 55 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 27.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,08-4qmm Serie 870 1Etage 4kl gr 24A Hutschiene TH35
Produktinformationen des Herstellers
4-Leiter-Durchgangsklemme: 2,5 mm²: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: CAGE CLAMP : 2,50 mm²: grau Durchgangsklemme Serie 870 mit CAGE CLAMP Die Durchgangsklemme mit der Artikelnummer 870-831 ermöglicht eine schnelle und zuverlässige Verbindung. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm erforderlich. Die Mini Reihenklemmen sind dank ihrer kompakten Bauform optimal für den Einsatz in beengten Platzverhältnissen geeignet. Für volle Flexibilität in der Anwendung stehen zudem verschiedene Montage- und Betätigungsvarianten zur Auswahl. Die Miniklemmen können so je nach Einsatzanforderungen gewählt werden. Dieses Produkt ist mit der CAGE CLAMP -Technologie ausgerüstet. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Durch ein Betätigungswerkzeug wird diese
| Artikelnummer | 1127078 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 870-831 |
| Werksnummer | 870-831 |
| EAN | 4045454094621 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
Kunden kauften auch
Y-JZ12X1,5GR

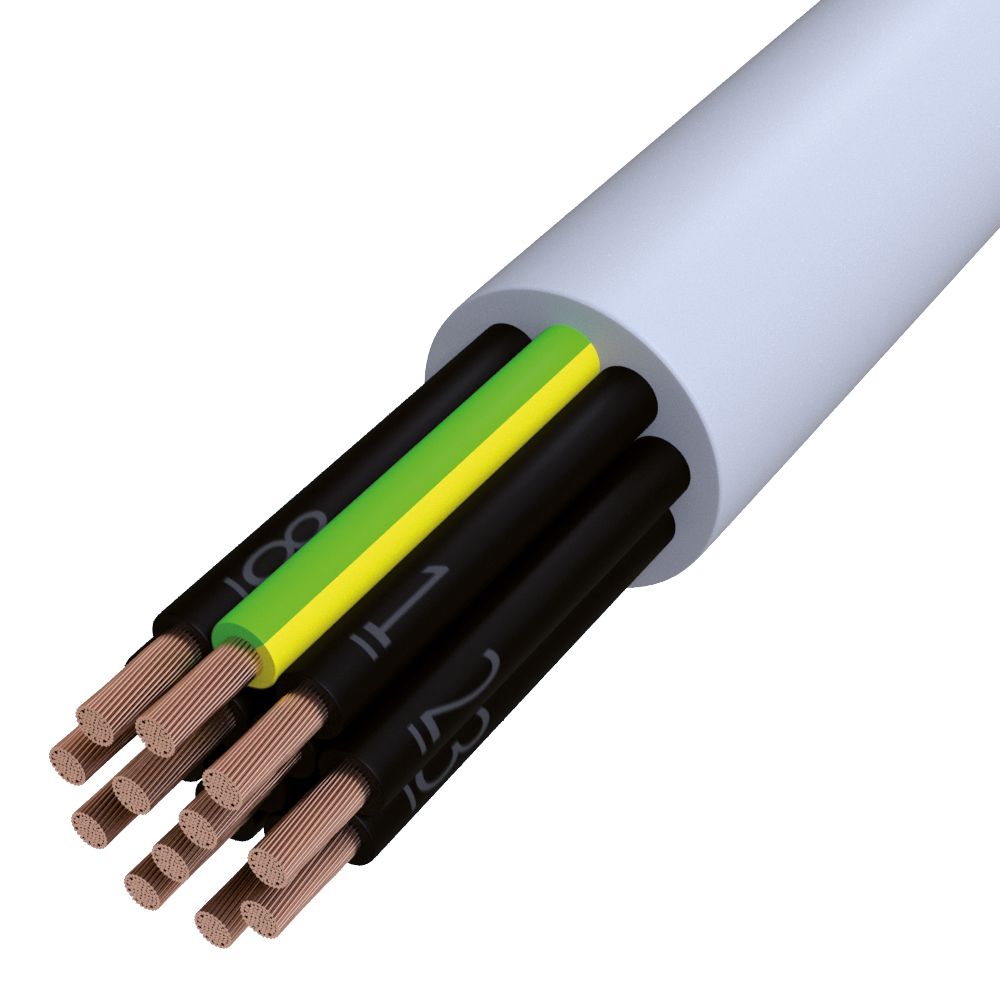

PVC-Steuerleitung Eca Y-JZ 12G1,5 gr TR500 Ø13,5mm Polyvinylchlorid (PVC)
PVC-Steuerleitung Eca Y-JZ 12G1,5 gr TR500 Ø13,5mm Polyvinylchlorid (PVC)
Artikelnummer
4802803
K.-Art.-Nr.
280-402
Querverbinder 2p gr Serie 280 steckb 24A isol m.Berührungss
Querverbinder 2p gr Serie 280 steckb 24A isol m.Berührungss
Artikelnummer
1126509
K.-Art.-Nr.
249-116
Endklammer/halter Kst Serie 249 TS35 Hutschiene TH35 schraublos
Endklammer/halter Kst Serie 249 TS35 Hutschiene TH35 schraublos
Artikelnummer
1124906
K.-Art.-Nr.
870-837

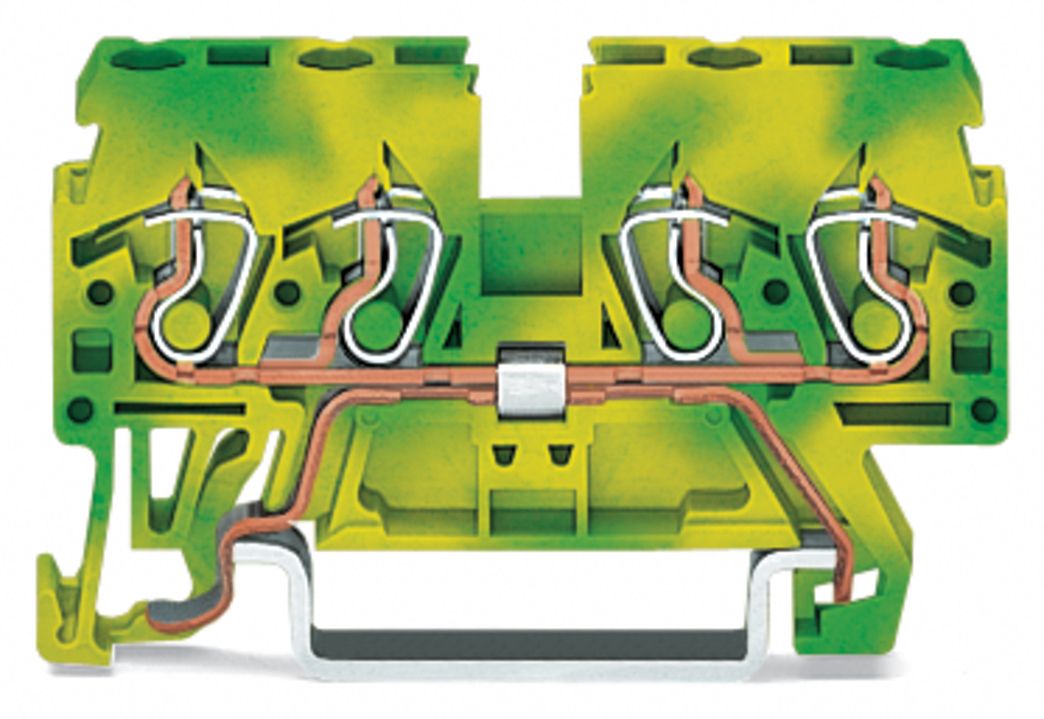

Schutzleiter-Reihenklemme Serie 870 0,08-2,5qmm gn/ge 1Etage APL_erf.
