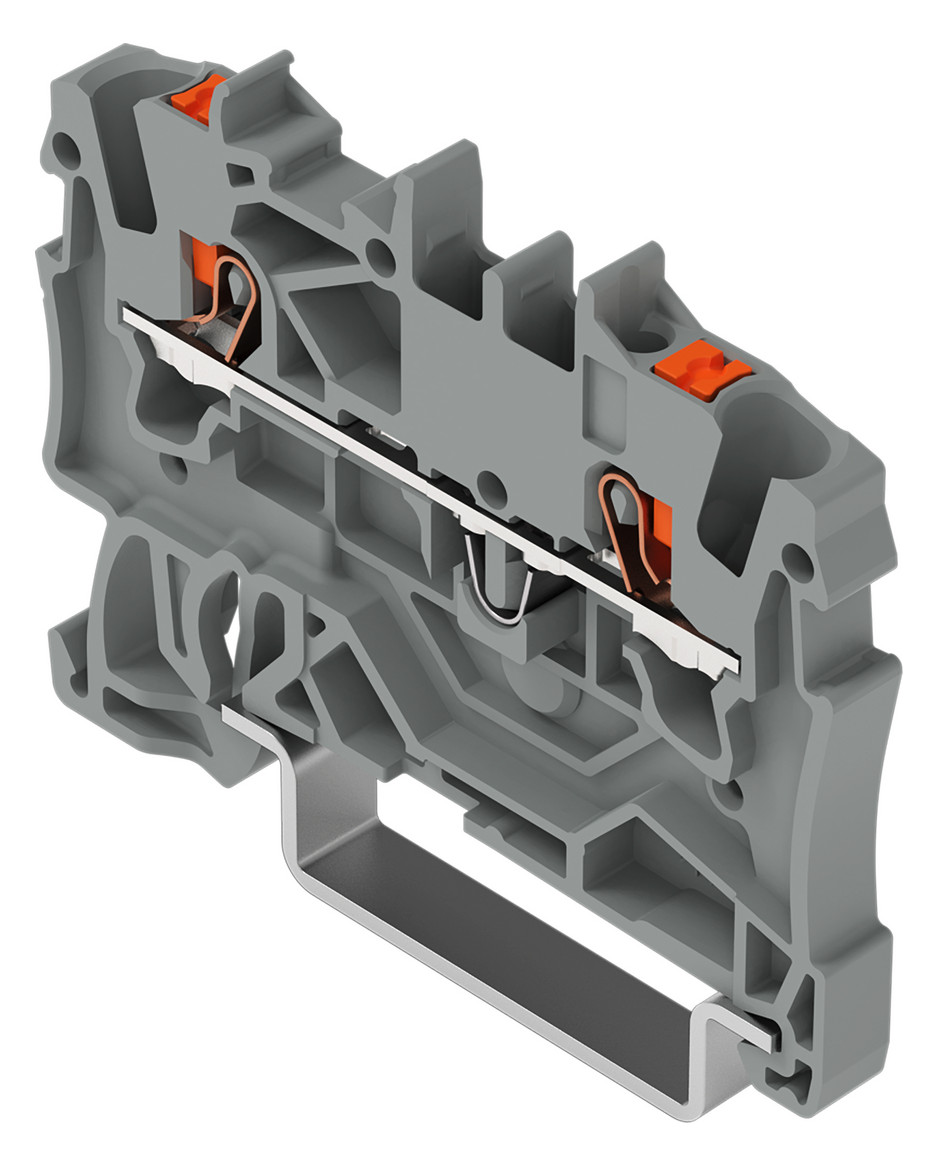

WAGO 2201-1201
Reihenklemme 0,25-2,5qmm 1Etage 2kl gr 18A TS35 Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 7.5 - 7.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 1.5 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 18 A |
| Betriebstemperatur | 105 - 105 °C |

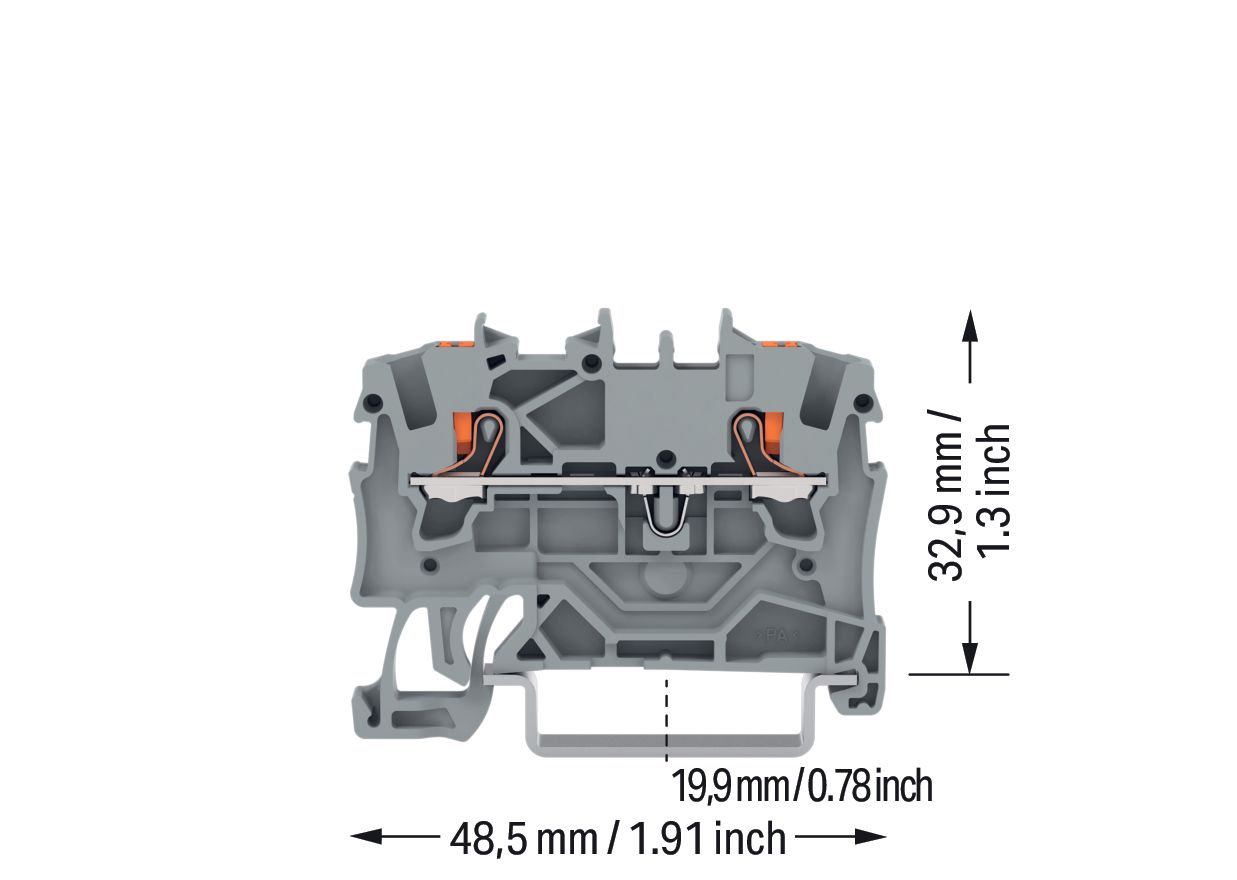

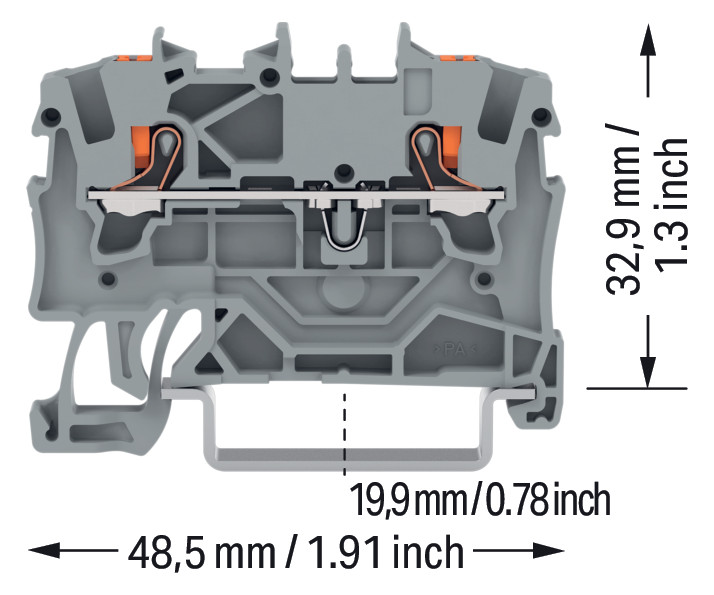

| Breite | 4.2 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grau |
| Höhe | 48.5 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 32.9 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,25-2,5qmm 1Etage 2kl gr 18A TS35 Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Durchgangsklemme: mit Drücker: 1,5 mm²: mit Prüföffnung: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 1,50 mm²: grau Durchgangsklemme Serie 2201, grau Die Durchgangsklemme mit der Artikelnummer 2201-1201 ermöglicht eine einfache und zuverlässige Verbindung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 11 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP -Technologie zum Einsatz. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (4,2 x 48,5 x 39,5) mm. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Durch einen Drücker wird diese Durchgangsreihenklemme betätigt. TOPJOB S Reihenklemmen sorgen in unterschiedlichen Industrieanwendungen sowie in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 7.5 - 7.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.25 - 1.5 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 18 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 4.2 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grau |
| Höhe | 48.5 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 32.9 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,25-2,5qmm 1Etage 2kl gr 18A TS35 Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Durchgangsklemme: mit Drücker: 1,5 mm²: mit Prüföffnung: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 1,50 mm²: grau Durchgangsklemme Serie 2201, grau Die Durchgangsklemme mit der Artikelnummer 2201-1201 ermöglicht eine einfache und zuverlässige Verbindung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 9 und 11 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP -Technologie zum Einsatz. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Die Abmessungen sind in Breite x Höhe x Tiefe (4,2 x 48,5 x 39,5) mm. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für Leiterquerschnitte von 0,25 mm² bis 2,5 mm². Durch einen Drücker wird diese Durchgangsreihenklemme betätigt. TOPJOB S Reihenklemmen sorgen in unterschiedlichen Industrieanwendungen sowie in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für
| Artikel | Aktionen |
|---|
| Artikelnummer | 4305350 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2201-1201 |
| Werksnummer | 2201-1201 |
| EAN | 4055143695152 |
| Zolltarifnummer | 85369010 |
| Lagerart | Lagerware |
