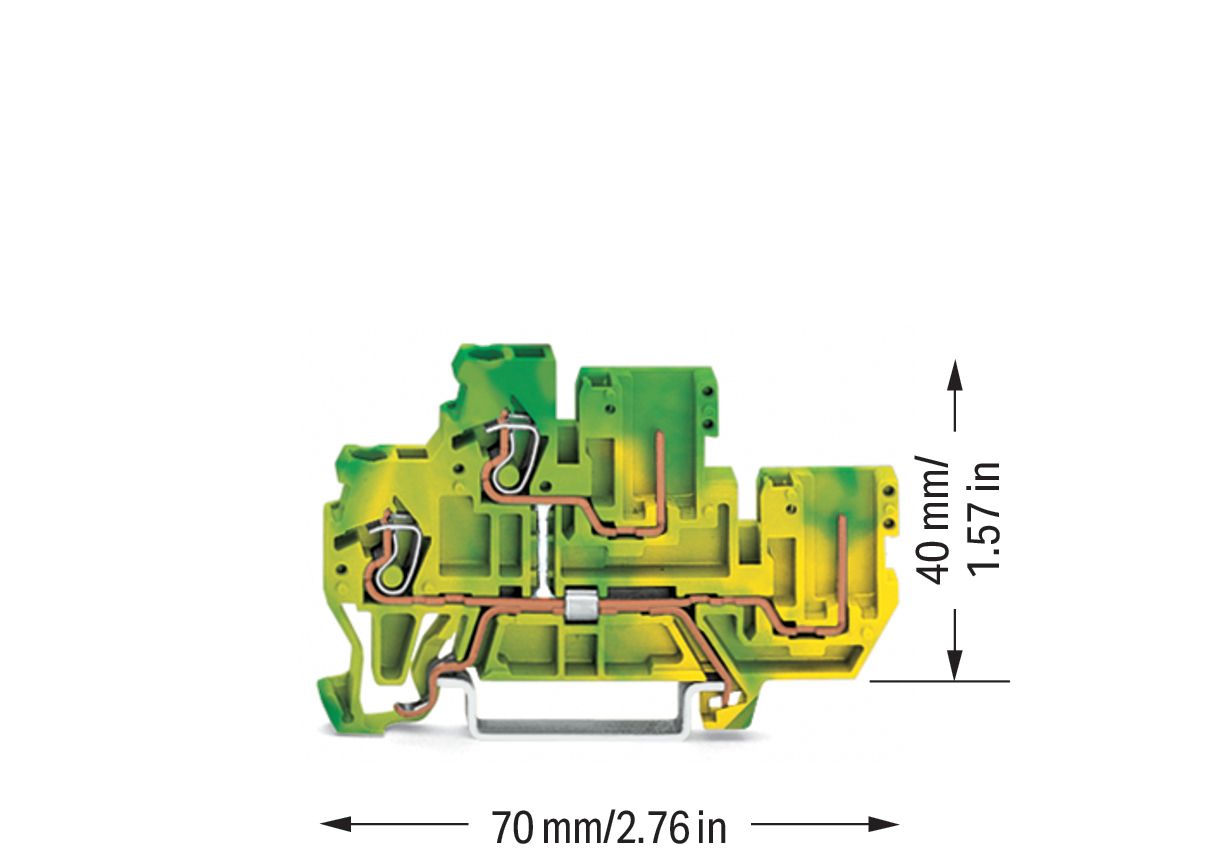

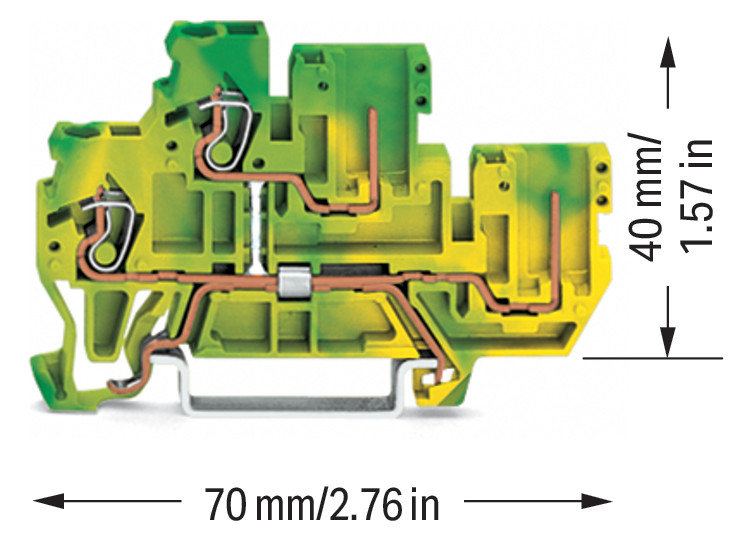

WAGO 870-107
Schutzleiter-Reihenklemme Serie 870 0,08-2,5qmm gn/ge 2Etagen APL_erf.
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grün/gelb |
| Höhe | 40 mm |
| Montageart | Hutschiene TH35 |
| PEN-Funktion möglich | ja |
| Tiefe | 70 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Schutzleiter-Reihenklemme Serie 870 0,08-2,5qmm gn/ge 2Etagen APL_erf.
Produktinformationen des Herstellers
2-Leiter/2-Pin-Doppelstock-Basisklemme: 2-Leiter/2-Pin-Schutzleiterklemme: 2,5 mm²: PE: intern gebrückt: für Tragschiene 35 x 15 und 35 x 7,5: CAGE CLAMP : 2,50 mm²: grün-gelb Doppelstockklemme Serie 870 mit Betätigungswerkzeug Die Doppelstockklemme (Artikelnummer 870-107) ermöglicht eine saubere Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Schutzleiterklemme. Bei diesem Produkt kommt die CAGE CLAMP -Technologie zum Tragen. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für diese steckbare Reihenklemme erfolgt die
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.08 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.08 - 2.5 mm² |
| Anzahl der Etagen | 2 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 5 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grün/gelb |
| Höhe | 40 mm |
| Montageart | Hutschiene TH35 |
| PEN-Funktion möglich | ja |
| Tiefe | 70 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Schutzleiter-Reihenklemme Serie 870 0,08-2,5qmm gn/ge 2Etagen APL_erf.
Produktinformationen des Herstellers
2-Leiter/2-Pin-Doppelstock-Basisklemme: 2-Leiter/2-Pin-Schutzleiterklemme: 2,5 mm²: PE: intern gebrückt: für Tragschiene 35 x 15 und 35 x 7,5: CAGE CLAMP : 2,50 mm²: grün-gelb Doppelstockklemme Serie 870 mit Betätigungswerkzeug Die Doppelstockklemme (Artikelnummer 870-107) ermöglicht eine saubere Elektroinstallation. Bei dieser Doppelstockklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 6 bis 7 mm nötig. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Die Doppelstockklemme erfüllt zudem auch die Funktion Schutzleiterklemme. Bei diesem Produkt kommt die CAGE CLAMP -Technologie zum Tragen. Mit dem CAGE CLAMP Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Diese Doppelstockklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,08 mm² bis 2,5 mm² geeignet. Für diese steckbare Reihenklemme erfolgt die
| Artikelnummer | 4976192 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 870-107 |
| Werksnummer | 870-107 |
| EAN | 4045454225346 |
| Zolltarifnummer | 85366990 |
| Lagerart | Beschaffungsware |
