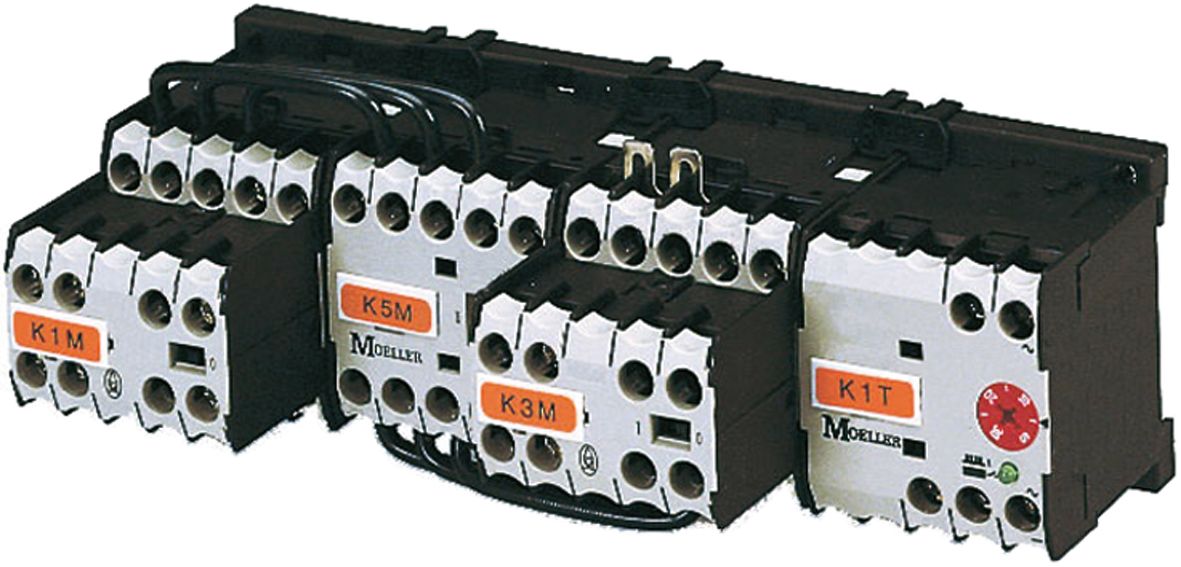

Eaton SDAINLM30(230V50HZ,240V60HZ)
Stern-Dreieck-Schütz AC 15kW/AC 30A/AC 230V/50Hz IP00 Schraub
Eaton SDAINLM30(230V50HZ,240V60HZ)
Stern-Dreieck-Schütz AC 15kW/AC 30A/AC 230V/50Hz IP00 Schraub
Artikelnummer
1435921
Umverpackung
1
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 30 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 - 240 V |
| Bemessungssteuerspeisespannung DC | 0 - 0 V |
| Betriebsspannung AC 50 Hz | 24 - 690 V |
| Betriebsspannung AC 60 Hz | 24 - 690 V |
| Betriebsspannung DC | 0 - 0 V |
| Breite | 158 mm |
| Funktion | Stern-Dreieck-Schütz |
| Höhe | 95 mm |
| Schutzart (IP) | IP00 |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart zur Betätigung | AC |
| Tiefe | 138 mm |
Eaton Stern-Dreieck-Schütz AC 15kW/AC 30A/AC 230V/50Hz IP00 Schraub
Produktinformationen des Herstellers
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 30 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18,5 kW, 660 V 690 V: P= 18,5 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: AC-Betrieb
| Anschlussart Hauptstromkreis | Schraubanschluss |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 3 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schließer als Hauptkontakte | 9 |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung NEMA | 0 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 30 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 30 A |
| Bemessungssteuerspeisespannung AC 50 Hz | 230 - 230 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 240 - 240 V |
| Bemessungssteuerspeisespannung DC | 0 - 0 V |
| Betriebsspannung AC 50 Hz | 24 - 690 V |
| Betriebsspannung AC 60 Hz | 24 - 690 V |
| Betriebsspannung DC | 0 - 0 V |
| Breite | 158 mm |
| Funktion | Stern-Dreieck-Schütz |
| Höhe | 95 mm |
| Schutzart (IP) | IP00 |
| Spannungsart der Betriebsspannung | AC |
| Spannungsart zur Betätigung | AC |
| Tiefe | 138 mm |
Eaton Stern-Dreieck-Schütz AC 15kW/AC 30A/AC 230V/50Hz IP00 Schraub
Produktinformationen des Herstellers
Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 30 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18,5 kW, 660 V 690 V: P= 18,5 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: AC-Betrieb
| Artikel | Aktionen |
|---|
| Artikelnummer | 1435921 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | SDAINLM30(230V50HZ,240V60HZ) |
| Werksnummer | 278361 |
| EAN | 4015082783617 |
| Zolltarifnummer | 85364900 |
| Lagerart | Lagerware |
