IMI Hydronic Engineering 52164420

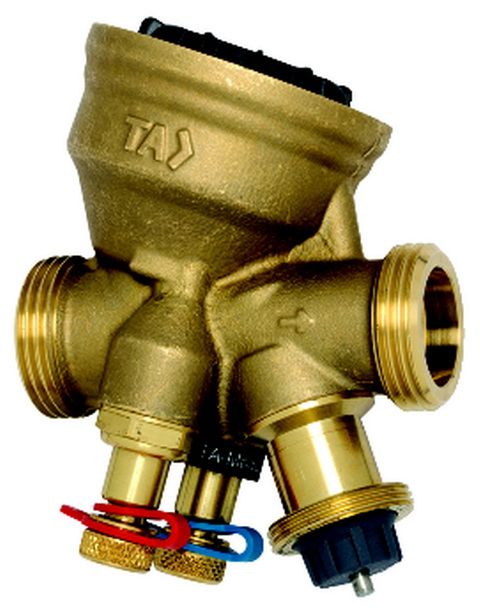

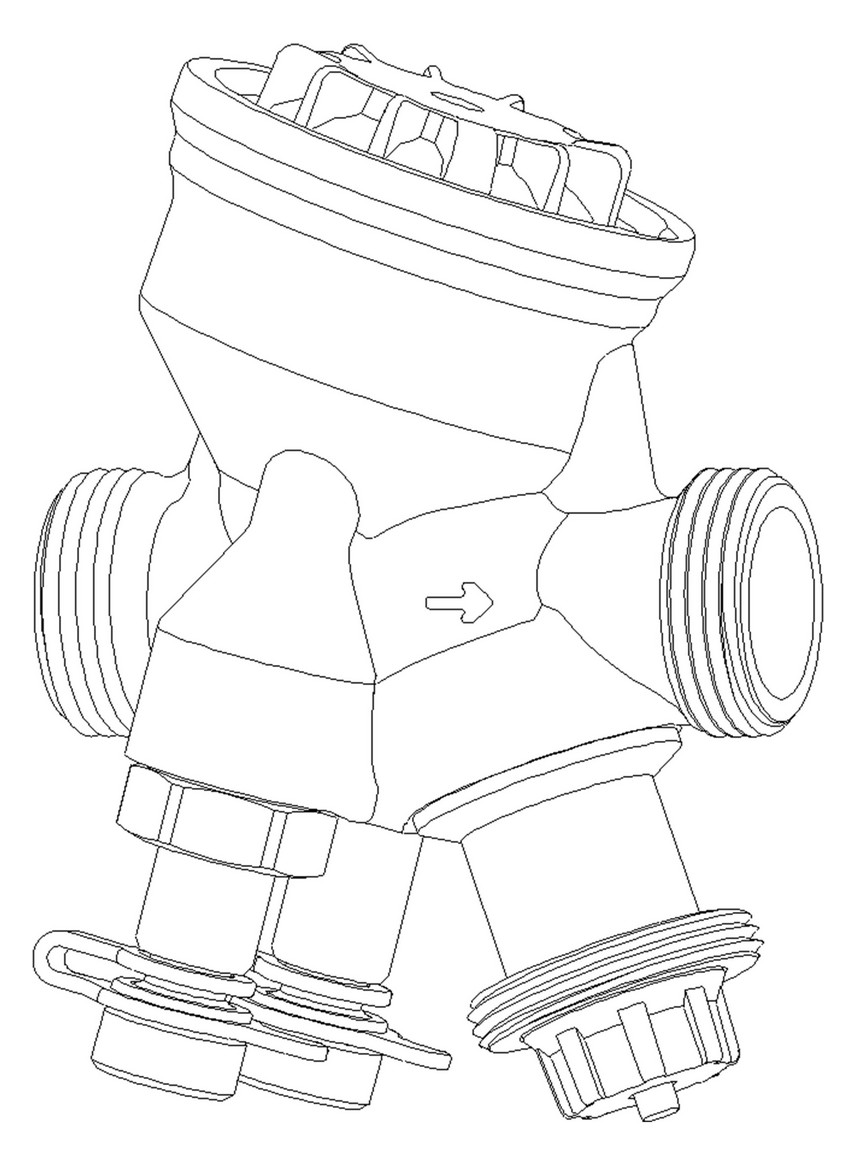

TA Regulierventil Modulator DN 20, G 1, Außengewinde

IMI Hydronic Engineering 52164420

TA Regulierventil Modulator DN 20, G 1, Außengewinde
Artikelnummer 14471286
Anschlüsse Außengewinde zylindrisch BSPP (ISO 228-1)
Dimension 1 DN 20, G 1 AG
Druckstufe Artikel PN 16
Hublänge 4 mm

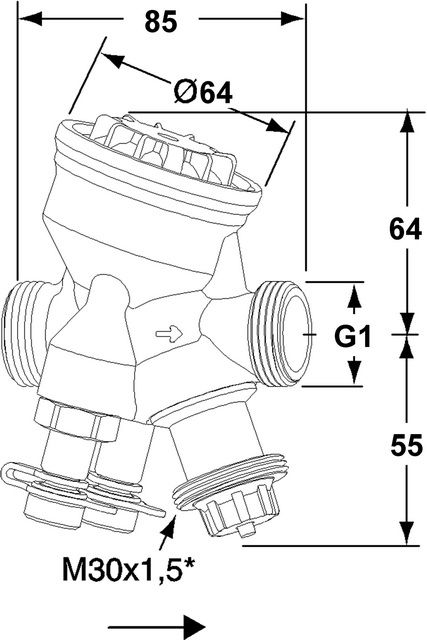

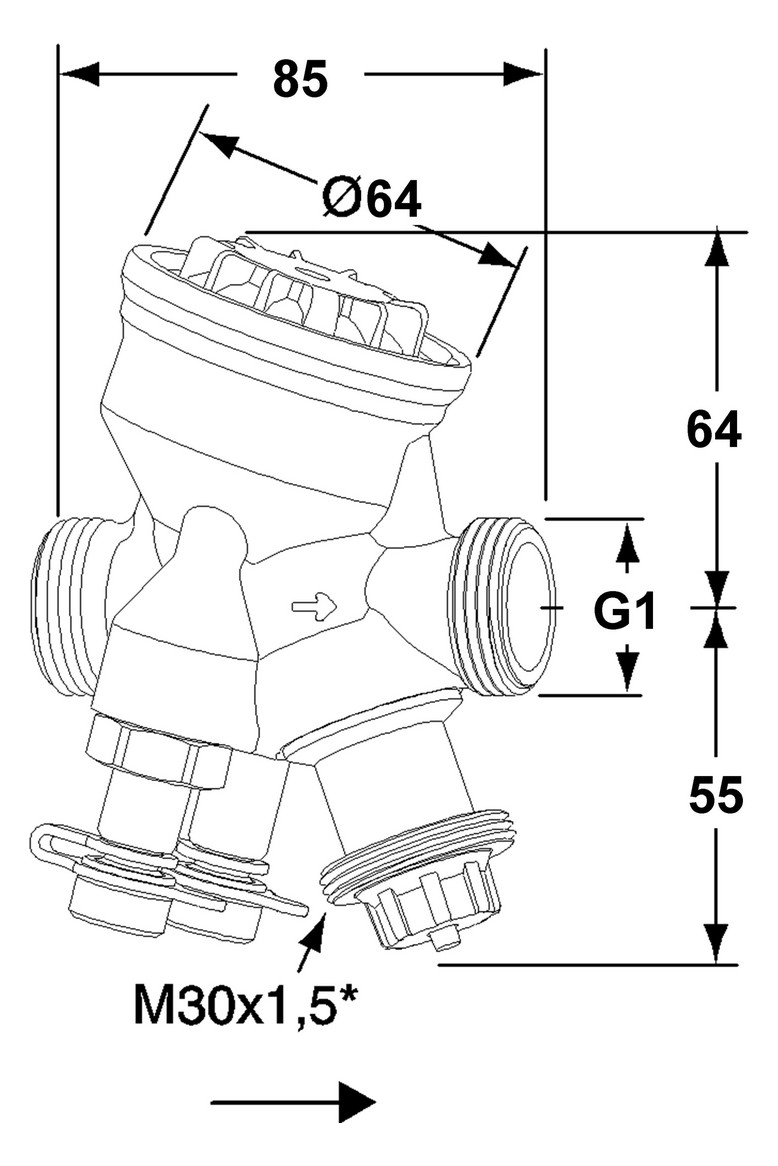

Höhe 110 mm
Länge 85 mm
Max. Differenzdruck 600 kPa
Max. Medientemperatur 120 °C
Max. Mediumtemperatur (Dauerbetrieb) 120 °C
Mediumtemperatur (Dauerbetrieb) -20 - 120 °C
Min. Medientemperatur -20 °C
Min. Mediumtemperatur (Dauerbetrieb) -20 °C
Nenndurchmesser DN 20
Nenninnendurchmesser DN 20
Produktklasse Regelventil druckunabhängig
Serie Modulator
Werkstoffgüte Ametal-C
IMI Hydronic Engineering TA Regulierventil Modulator DN 20, G 1, Außengewinde
Produktinformationen des Herstellers
für Heizungs- und Kälteanlagen, Funktionen Regelung EQM DN 15-150 normaler Durchfluss, Voreinstellung (max. Durchfluss), Differenzdruck unabhängiges Regelventil, Messung, Absperrung, DN 15-150, Druckklasse DN 15-50 PN 16, max. Differenzdruck DN 15-32 600 kPa=6 bar, min. Differenzdruck DN 15-20 15 kPa=0,15 bar, DN 25-32 23 kPa=0,23 bar (gültig für max. Einstellung, voll geöffnet, andere Einstellungen benötigen einen geringeren Differenzdruck, dieser kann mit der Software HySelect ermittelt werden), max. zulässiger Differenzdruck über dem Ventil, um die angegebenen Leistungen zu gewährleisten, min. erforderlicher Differenzdruck über dem Ventil, für die richtige Funktion der Differenzdruckregelung, der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos eingestellt werden DN 15 92-480 l/h, DN 20 200-975 l/h, DN 25 340-1750 l/h, DN 32 720-3600 l/h, Temperatur DN 15-32 max. Betriebstemperatur 120 °C, min. Betriebstemperatur -20 °C, Medien Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %), Hub DN 15-20 4 mm, DN 25-32 6,5 mm, Stellverhältnis DN 15-32 >75, Leckrate <0,01 % von max. Einstellung und korrekte Durchflussrichtung (Klasse IV entsprechend EN 60534-4), geeignet für stetige Regelung, Werkstoffe DN 15-32 Ventilgehäuse AMETAL, Ventileinsatz AMETAL und PPS, Kegel Messing CW724R (CuZn21Si3P), Spindel rostfreier Stahl, Spindeldichtung EPDM O-Ring, Einsatz PPS und AMETAL oder PPS, Membrane EPDM, Feder rostfreier Stahl, O-Ringe EPDM, Anschlüsse DN 15-50 Außengewinde nach ISO 228, Anschluss für Stellantriebe DN 15-32 M 30 x 1,5, push, Stellantrieb DN 15-20 TA-Slider 160, EMO TM, EMO 3, DN
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Anschlüsse Außengewinde zylindrisch BSPP (ISO 228-1)
Dimension 1 DN 20, G 1 AG
Druckstufe Artikel PN 16
Hublänge 4 mm
Höhe 110 mm
Länge 85 mm
Max. Differenzdruck 600 kPa
Max. Medientemperatur 120 °C
Max. Mediumtemperatur (Dauerbetrieb) 120 °C
Mediumtemperatur (Dauerbetrieb) -20 - 120 °C
Min. Medientemperatur -20 °C
Min. Mediumtemperatur (Dauerbetrieb) -20 °C
Nenndurchmesser DN 20
Nenninnendurchmesser DN 20
Produktklasse Regelventil druckunabhängig
Serie Modulator
Werkstoffgüte Ametal-C
IMI Hydronic Engineering TA Regulierventil Modulator DN 20, G 1, Außengewinde
Produktinformationen des Herstellers
für Heizungs- und Kälteanlagen, Funktionen Regelung EQM DN 15-150 normaler Durchfluss, Voreinstellung (max. Durchfluss), Differenzdruck unabhängiges Regelventil, Messung, Absperrung, DN 15-150, Druckklasse DN 15-50 PN 16, max. Differenzdruck DN 15-32 600 kPa=6 bar, min. Differenzdruck DN 15-20 15 kPa=0,15 bar, DN 25-32 23 kPa=0,23 bar (gültig für max. Einstellung, voll geöffnet, andere Einstellungen benötigen einen geringeren Differenzdruck, dieser kann mit der Software HySelect ermittelt werden), max. zulässiger Differenzdruck über dem Ventil, um die angegebenen Leistungen zu gewährleisten, min. erforderlicher Differenzdruck über dem Ventil, für die richtige Funktion der Differenzdruckregelung, der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos eingestellt werden DN 15 92-480 l/h, DN 20 200-975 l/h, DN 25 340-1750 l/h, DN 32 720-3600 l/h, Temperatur DN 15-32 max. Betriebstemperatur 120 °C, min. Betriebstemperatur -20 °C, Medien Wasser oder neutrale Flüssigkeiten, Wasser-Glykol-Gemische (0-57 %), Hub DN 15-20 4 mm, DN 25-32 6,5 mm, Stellverhältnis DN 15-32 >75, Leckrate <0,01 % von max. Einstellung und korrekte Durchflussrichtung (Klasse IV entsprechend EN 60534-4), geeignet für stetige Regelung, Werkstoffe DN 15-32 Ventilgehäuse AMETAL, Ventileinsatz AMETAL und PPS, Kegel Messing CW724R (CuZn21Si3P), Spindel rostfreier Stahl, Spindeldichtung EPDM O-Ring, Einsatz PPS und AMETAL oder PPS, Membrane EPDM, Feder rostfreier Stahl, O-Ringe EPDM, Anschlüsse DN 15-50 Außengewinde nach ISO 228, Anschluss für Stellantriebe DN 15-32 M 30 x 1,5, push, Stellantrieb DN 15-20 TA-Slider 160, EMO TM, EMO 3, DN
Melde Dich zuerst an, um diese Funktion verwenden zu können.
Artikelnummer 14471286
Hersteller IMI Hydronic Engineering
Originalbezeichnung 52164420
Werksnummer 52164420
EAN 7318794033504
Zolltarifnummer 84818079
Lagerart Beschaffungsware
