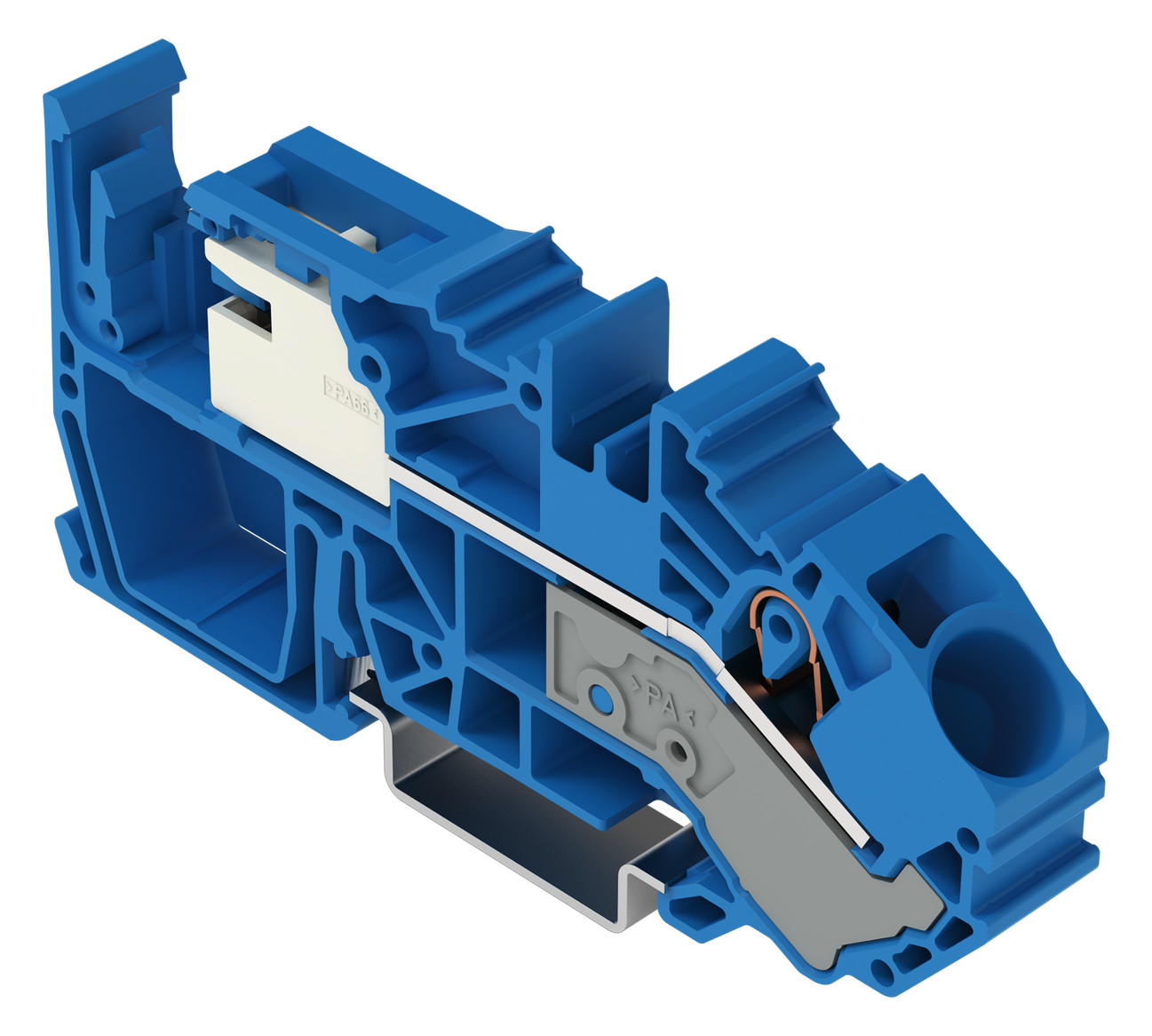

WAGO 2016-7714
Trennreihenklemme bl Serie 2016 1Etage 0,5-16qmm 76A APL_erf.
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Ausführung der Längstrennung | ohne |
| Ausführung der Quertrennung | ohne |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 250 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |

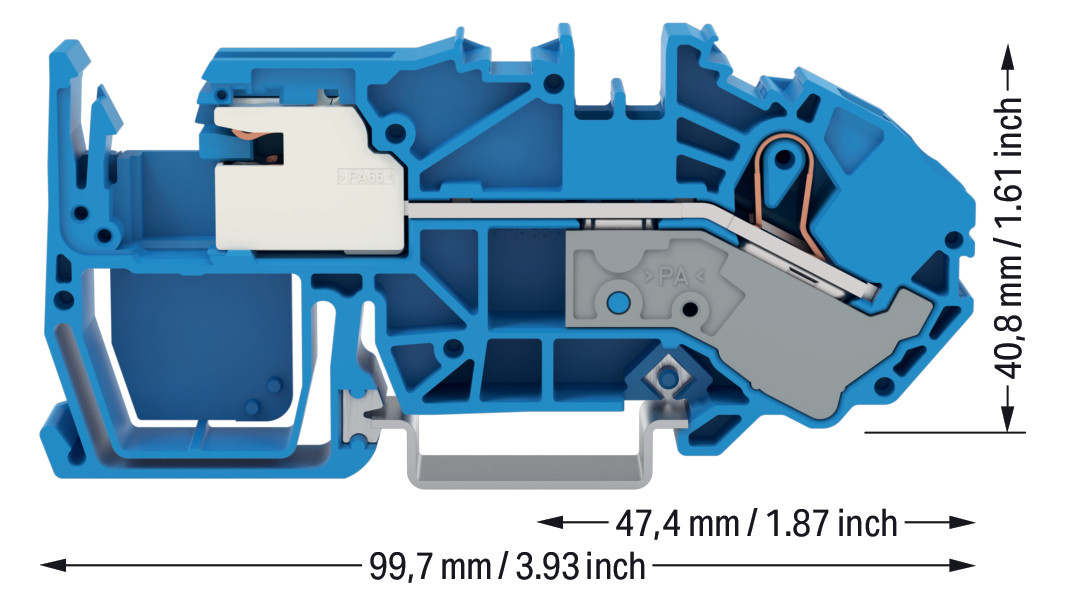

| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | blau |
| Höhe | 41 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 86 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Trennreihenklemme bl Serie 2016 1Etage 0,5-16qmm 76A APL_erf.
Produktinformationen des Herstellers
1-Leiter-N-Trennklemme: 16 mm²: Push-in CAGE CLAMP : 16,00 mm²: blau N-Trennklemme Serie 2016 mit Push-in CAGE CLAMP Bei dieser N-Trennklemme (Artikelnummer 2016-7714) steht ein schneller und zuverlässiger Anschluss im Fokus. Diese N-Trennklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die N-Trennklemme für Leiterquerschnitte von 0,5 mm² bis
| Artikel | Aktionen |
|---|---|
2016-7711
Trennreihenklemme gr Serie 2016 76A 0,5-16qmm Mit integrierter Prüfbuchse
Artikelnummer
4499026
|
Details |
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Ausführung der Längstrennung | ohne |
| Ausführung der Quertrennung | ohne |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 250 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | blau |
| Höhe | 41 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 86 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Trennreihenklemme bl Serie 2016 1Etage 0,5-16qmm 76A APL_erf.
Produktinformationen des Herstellers
1-Leiter-N-Trennklemme: 16 mm²: Push-in CAGE CLAMP : 16,00 mm²: blau N-Trennklemme Serie 2016 mit Push-in CAGE CLAMP Bei dieser N-Trennklemme (Artikelnummer 2016-7714) steht ein schneller und zuverlässiger Anschluss im Fokus. Diese N-Trennklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die N-Trennklemme für Leiterquerschnitte von 0,5 mm² bis
| Artikel | Aktionen |
|---|---|
|
2016-7711
Trennreihenklemme gr Serie 2016 76A 0,5-16qmm Mit integrierter Prüfbuchse
Artikelnummer
4499026
|
Details |
|
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 4947913 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2016-7714 |
| Werksnummer | 2016-7714 |
| EAN | 4045454685300 |
| Zolltarifnummer | 85365080 |
| Lagerart | Lagerware |
