Hier ist die Zukunft mit eingebaut: Die innovativen OBO PV-Montagesysteme
Magic PV Solution Montagesysteme für Flachdach-, Schrägdach- und Freiflächenanlagen von OBO Bettermann – die Systeme sorgen für eine schnelle und dauerhaft sichere Installation. Sie lassen sich mühelos verschiedenen Installationsbedingungen anpassen und ermöglichen die fachgerechte Installation aller marktüblichen PV-Modulmaße.

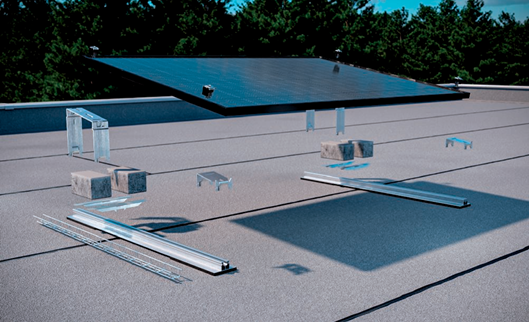

Magic PV Flat Basic: Flachdach Solar Befestigung
Mit seinem schlanken Produktportfolio bietet Magic PV Flat Basic, die PV Unterkonstruktion Flachdach, größtmögliche Flexibilität. Das PV Flachdach Montagesystem ist langlebig und hochbelastbar. Der flexible Firstspalt ermöglicht eine stufenlose Systemauslegung. Magic PV Flat Basic zeichnet sich durch ein integriertes System zur Kabelverlegung und gleichzeitigen Ballastierung aus. Dies kann beispielsweise mittels Gitterrinnensystemen erfolgen.
Trägerprofil und Längsverbinder
|

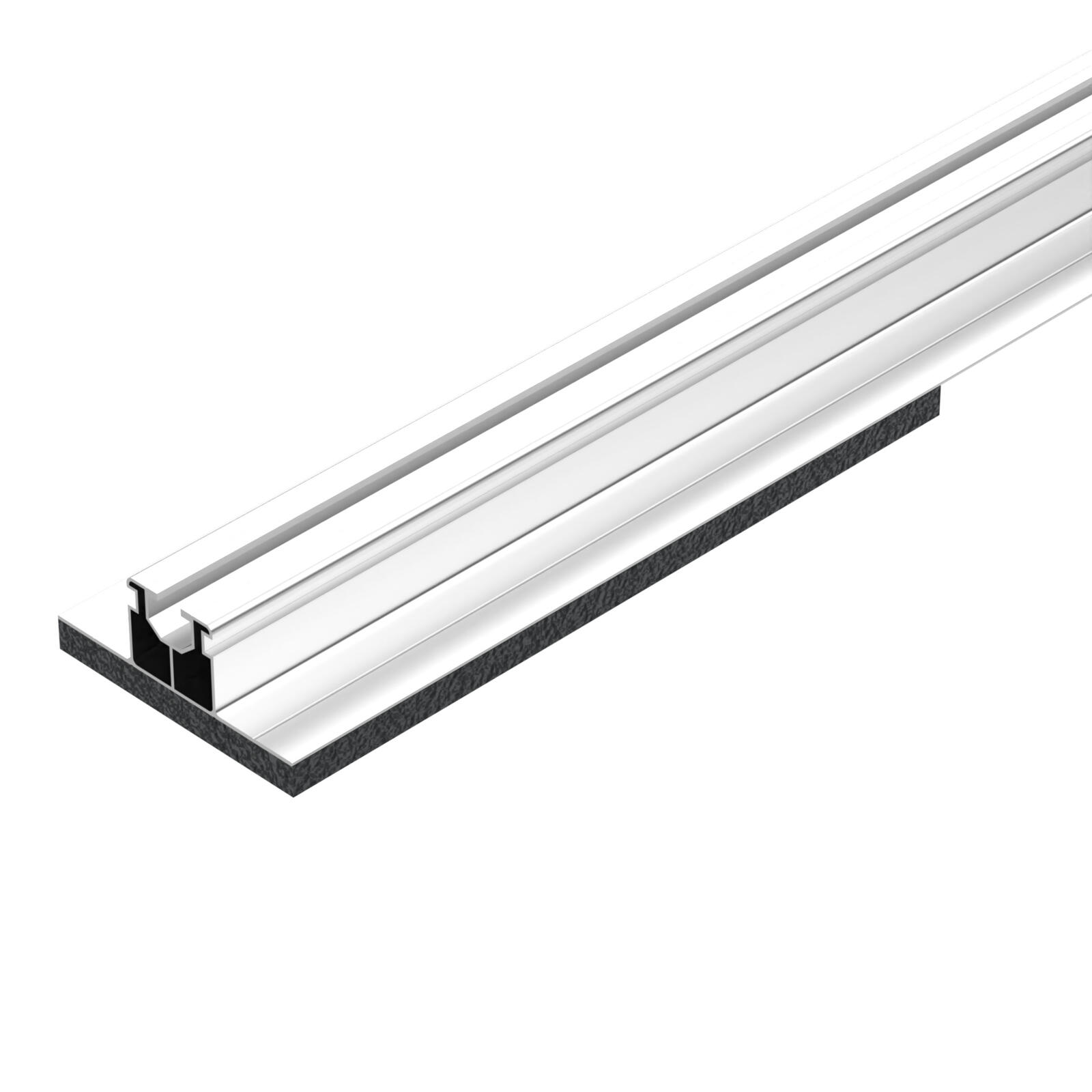

TPF 35 5000 ALU |
|
Trägerprofil für Flachdachsystem |
|
Rutschfestes Trägerprofil zum Montieren von Photovoltaik-Modulen auf Flachdächern. Basis zur Aufnahme von kurzen und langen Stützen STK und STL. Schraubbare Längsverbindung mehrerer Trägerprofile mit Längsverbinder LV 35. |
|

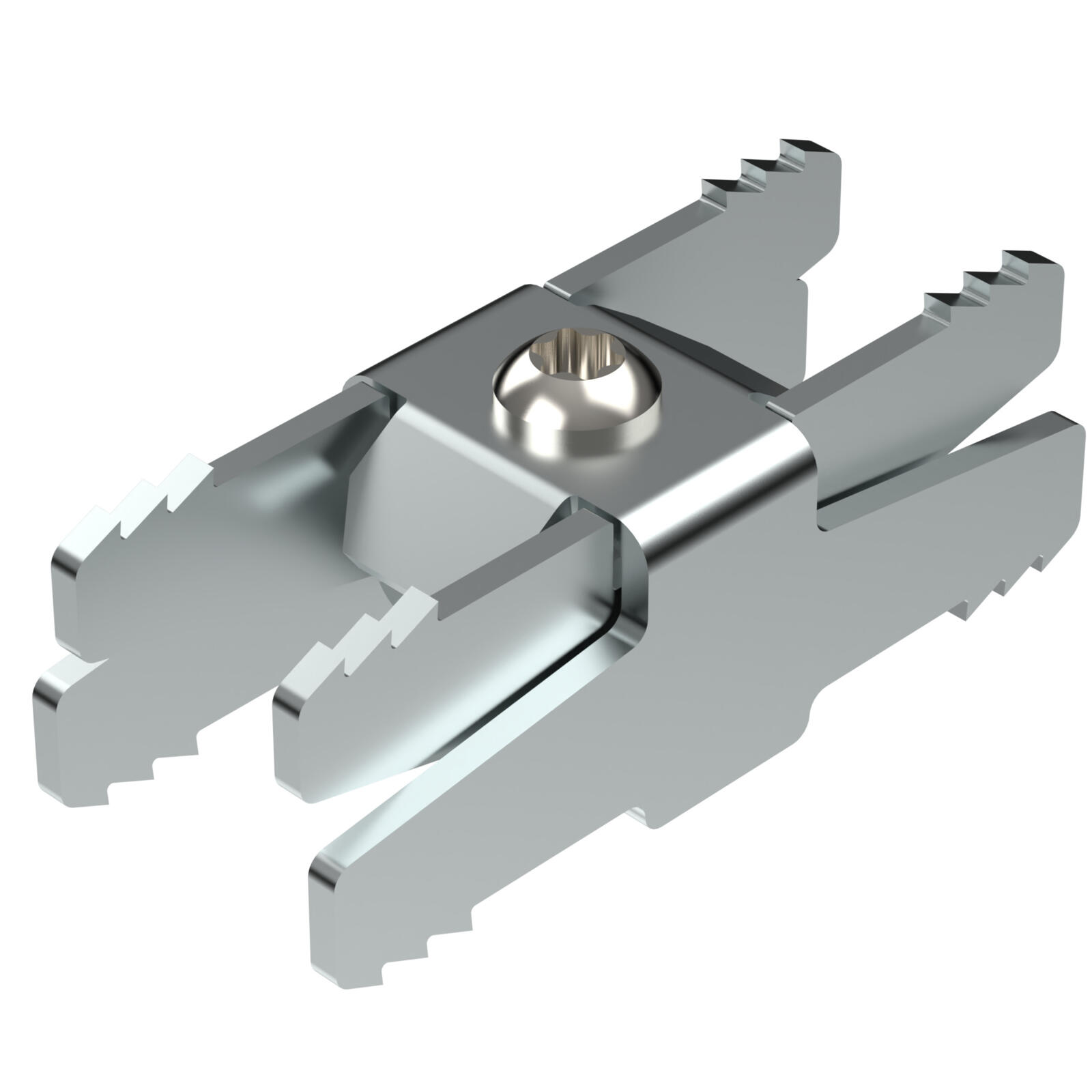

LV 35 DD |
|
Längsverbinder für Trägerprofil |
|
Längsverbinder zum Verbinden von Trägerprofilen Typ TPF 35 für Photovoltaik-Flachdachsysteme. Befestigung mit vorinstallierter Schraube M6, schraubbar mit Schlüssel Torx 30. |
Stützen für Flachdachsystem
|

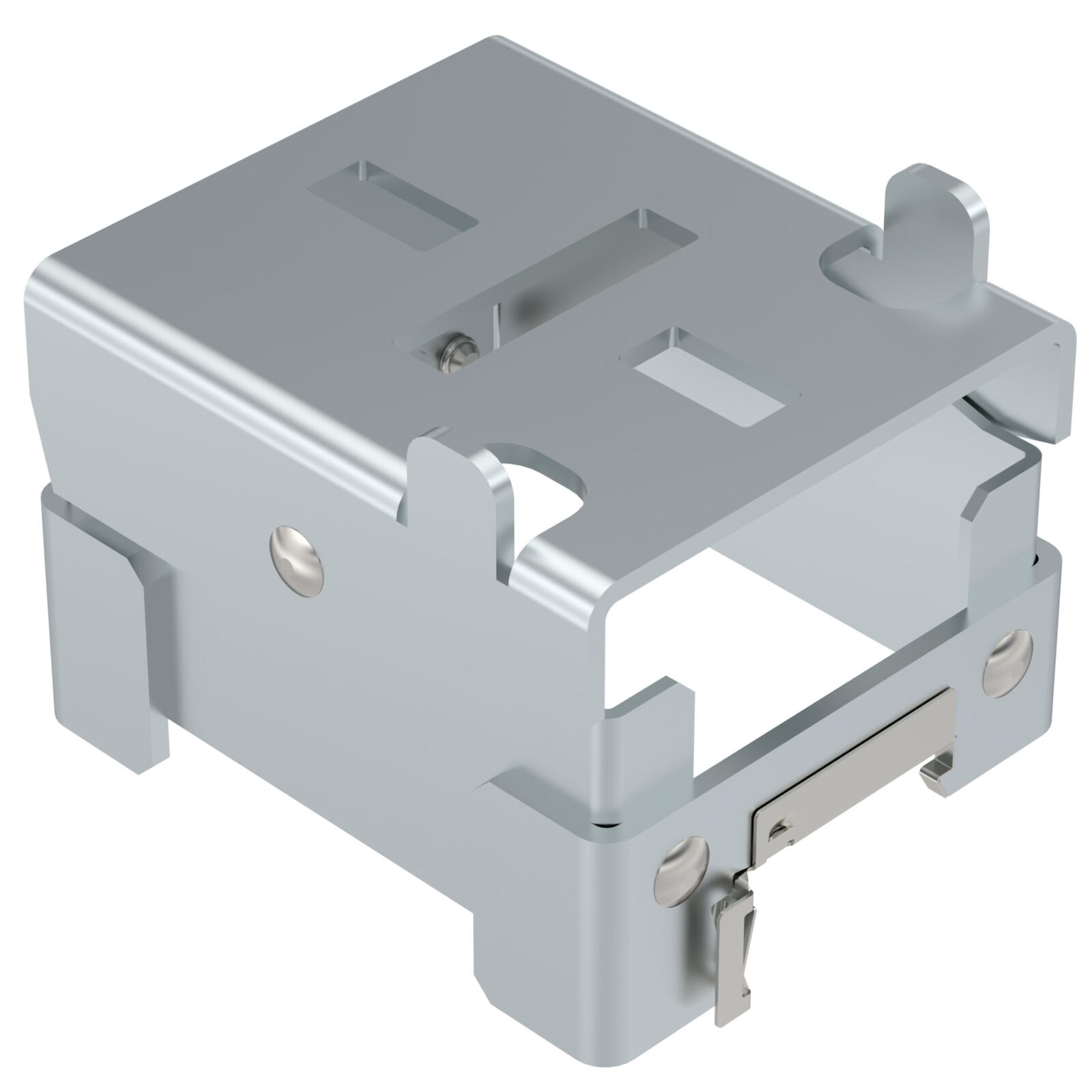

STK DD |
|
Stütze kurz |
|
Kurze Stütze zum Montieren von Photovoltaik-Modulen auf Flachdächern in Kombination mit Trägerprofil TP 45/4700 und Universalklemme KLU. Neigungswinkel 15°. Rastbare Befestigung auf Trägerprofil. |
|

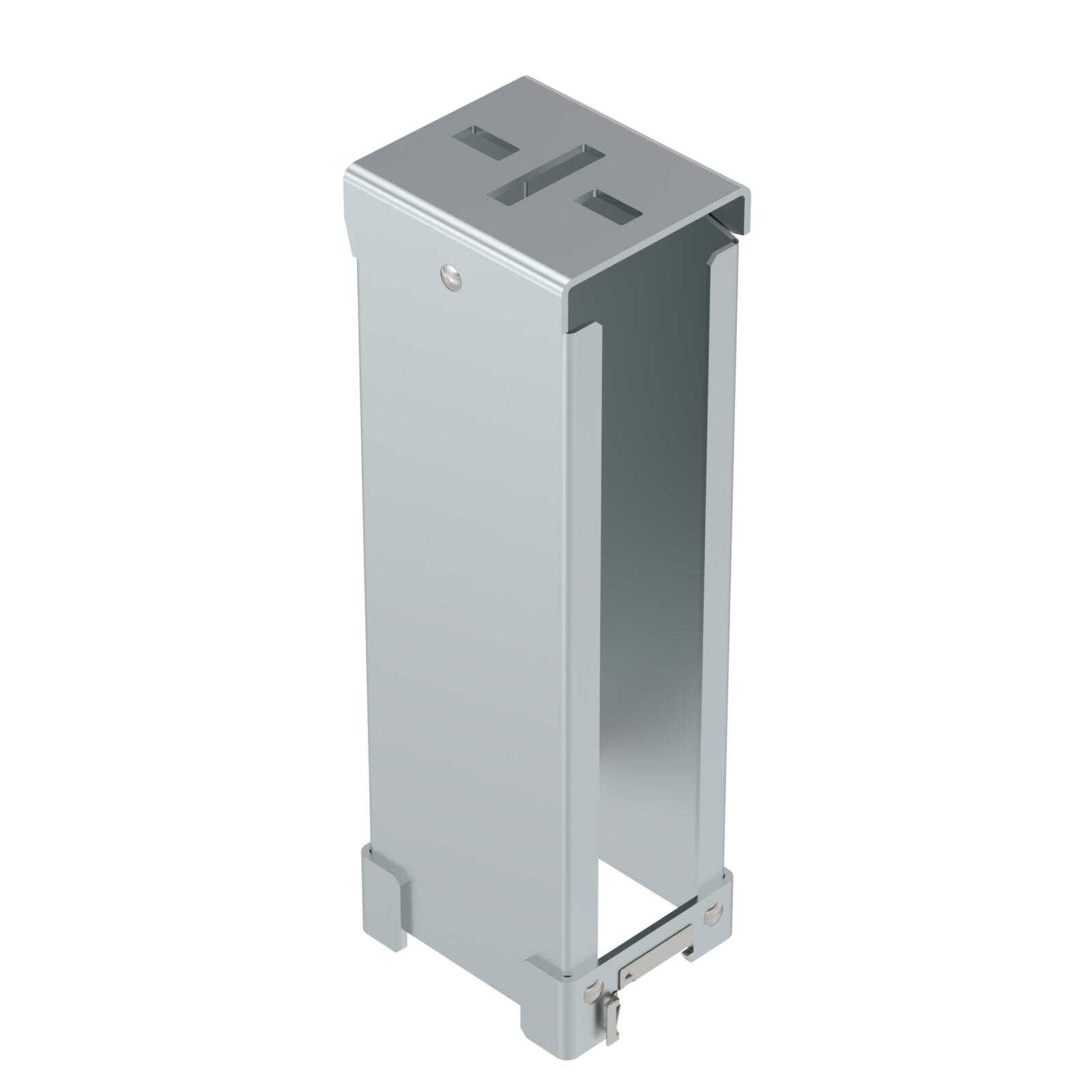

STL 15 DD |
|
Stütze lang |
|
Lange Stütze zum Montieren von Photovoltaik-Modulen auf Flachdächern in Kombination mit Trägerprofil TP 45/4700 und Universalklemme KLU. Neigungswinkel 15. Rastbare Befestigung auf Trägerprofil. |
|
STK AD DD |
|
Stütze kurz |
|
Kurze Stütze zum Montieren von Photovoltaik-Modulen auf Flachdächern. Montage in Kombination mit Trägerprofil TPF 35 und Universalklemme KLU oder End- und Zwischenklemmen mit Federn (KLE F/KLZ F). Neigungswinkel 10°. Rastbare Befestigung auf Trägerprofil. |
|

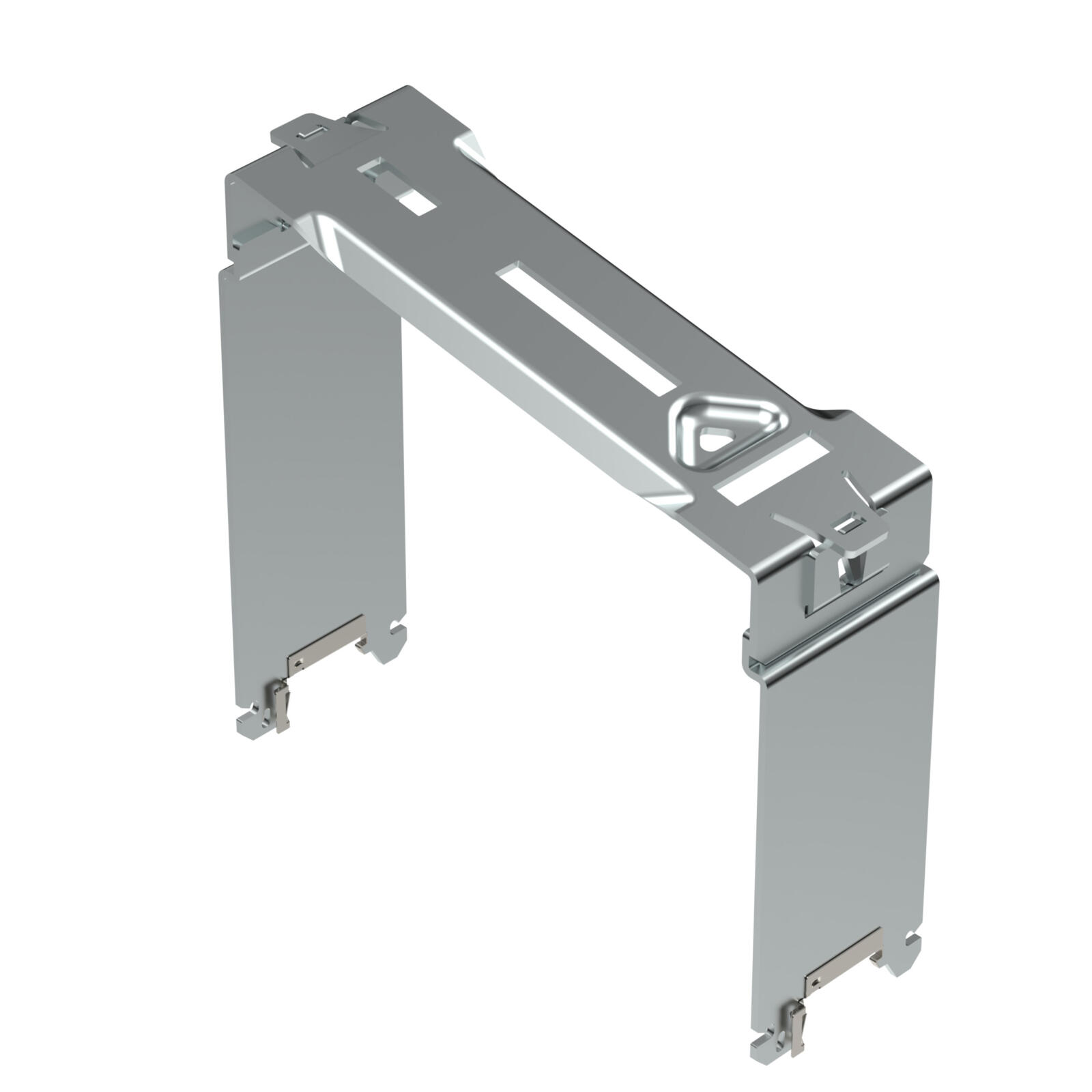

STLOW AD DD |
|
Stütze lang Ost-West |
|
Lange Stütze zum Montieren von Photovoltaik-Modulen auf Flachdächern in Ost-West-Ausrichtung. Montage in Kombination mit Trägerprofil TPF 35 und Universalklemme KLU oder End- und Zwischenklemmen mit Federn (KLE F/KLZ F). Neigungswinkel 10°. Rastbare Befestigung auf Trägerprofil. |
Universalklemmen
|

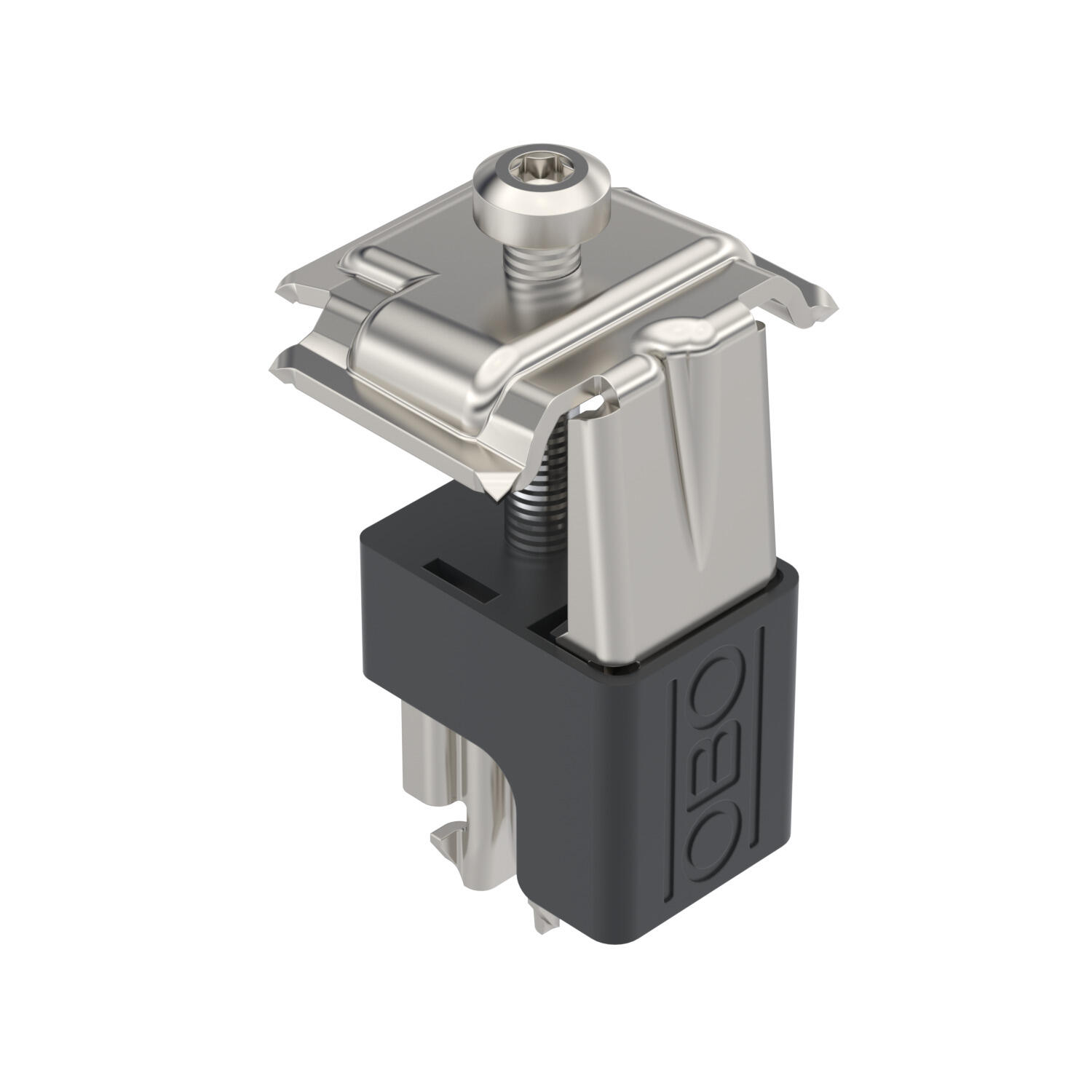

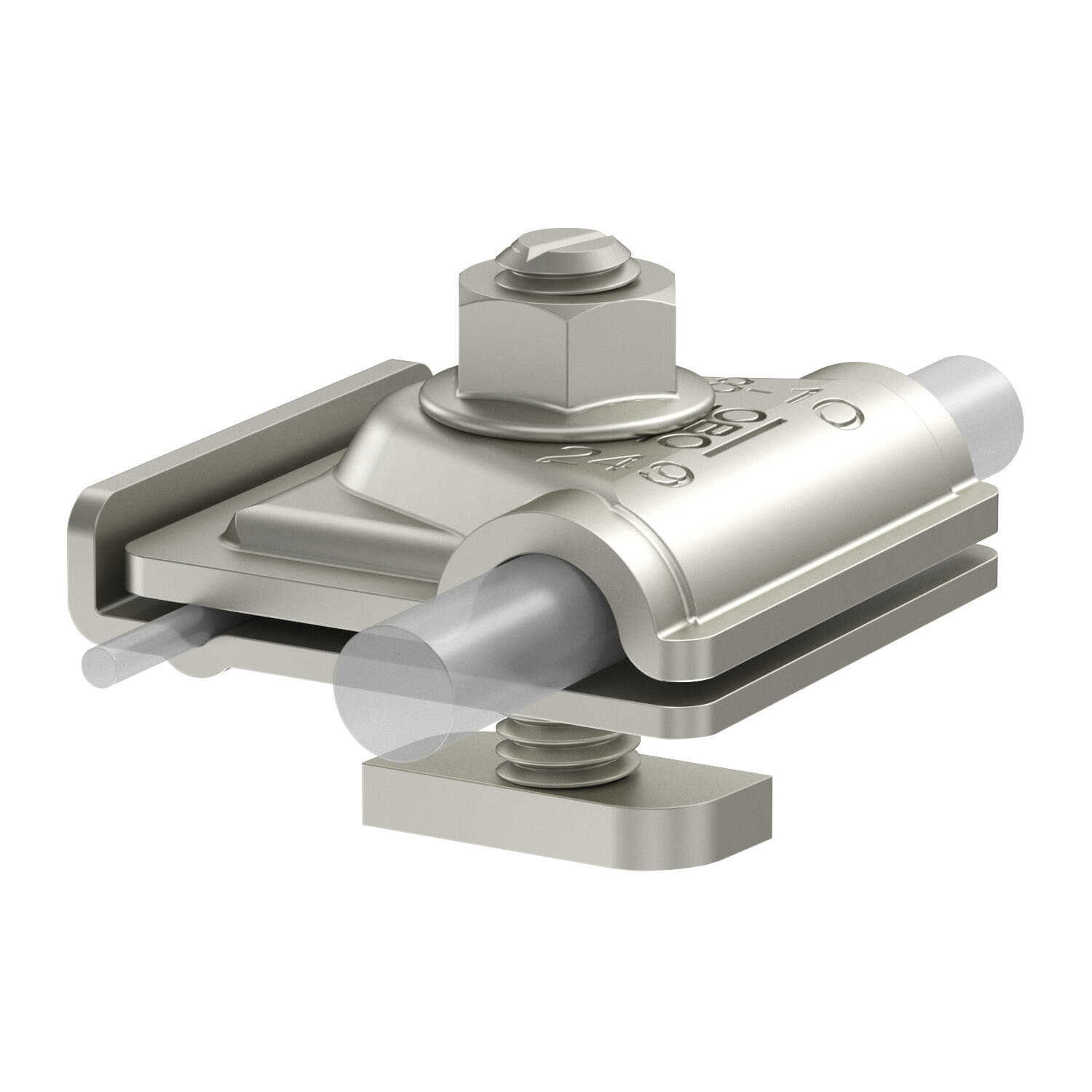

249 PV10 6-50V2A |
|
Universal-Erdungsklemme PV |
|
Vormontierte Erdungsklemme zum Einbinden von PV-Montagesystemen in den Potentialausgleich. Geeignet zur Einbindung der PV-Montagesystemen in ein äußeres Blitzschutzsystem. |
|
KLU A2 |
|
Universalklemme |
|
Universalklemme zum Montieren von Photovoltaik-Modulen auf Flach- und Schrägdächern, geeignet als Klemme zwischen 2 Modulen oder als Endklemme. Rastbare Vorbefestigung an Trägerpofil TP 45 sowie an Stützen STK und STL. Geeignet für Schlitzweite 10 mm. Nach Einrasten um 90° drehbar. Schraubbare Befestigung des PV-Moduls mit Schlüssel Torx 30. |

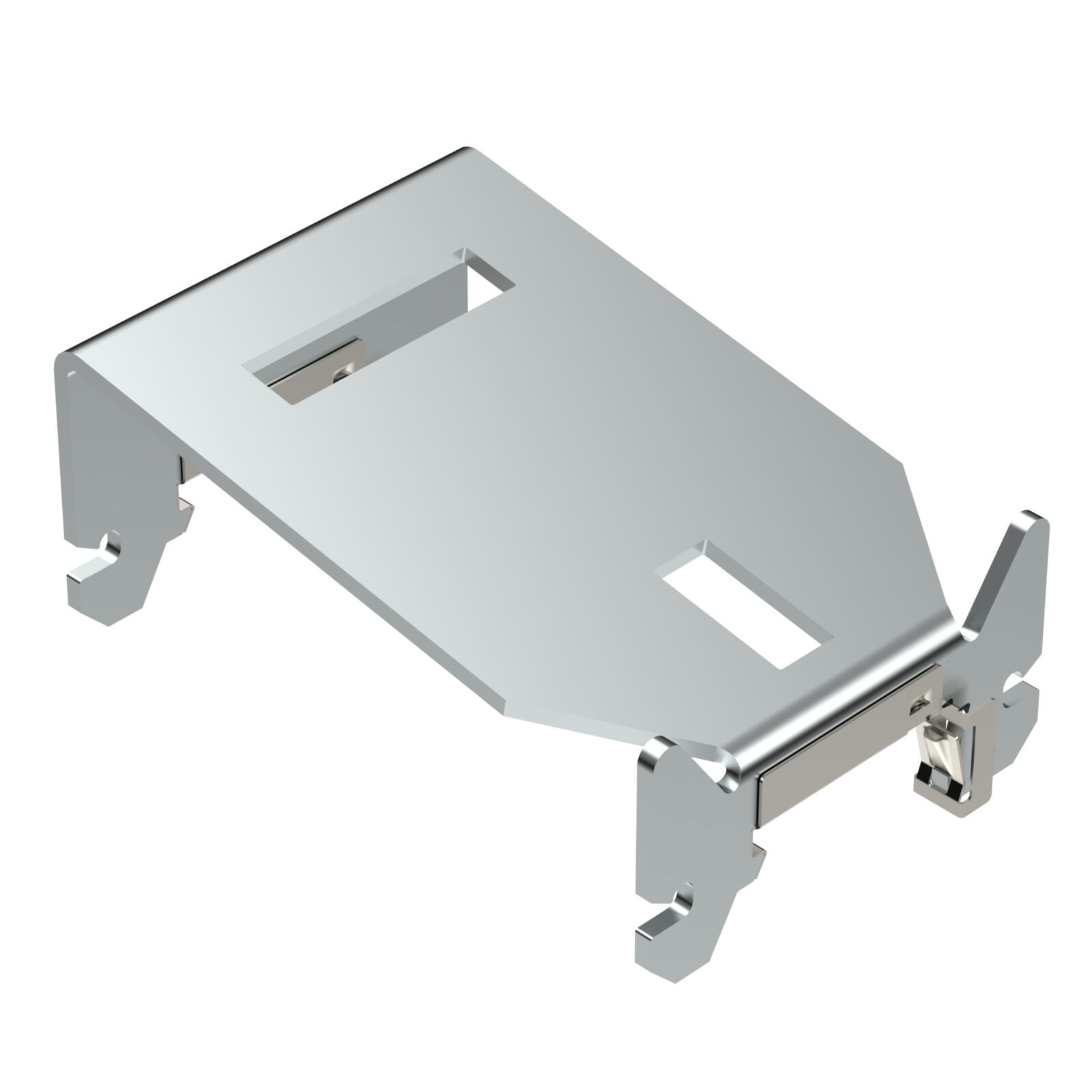

Balastträgerplatte
|

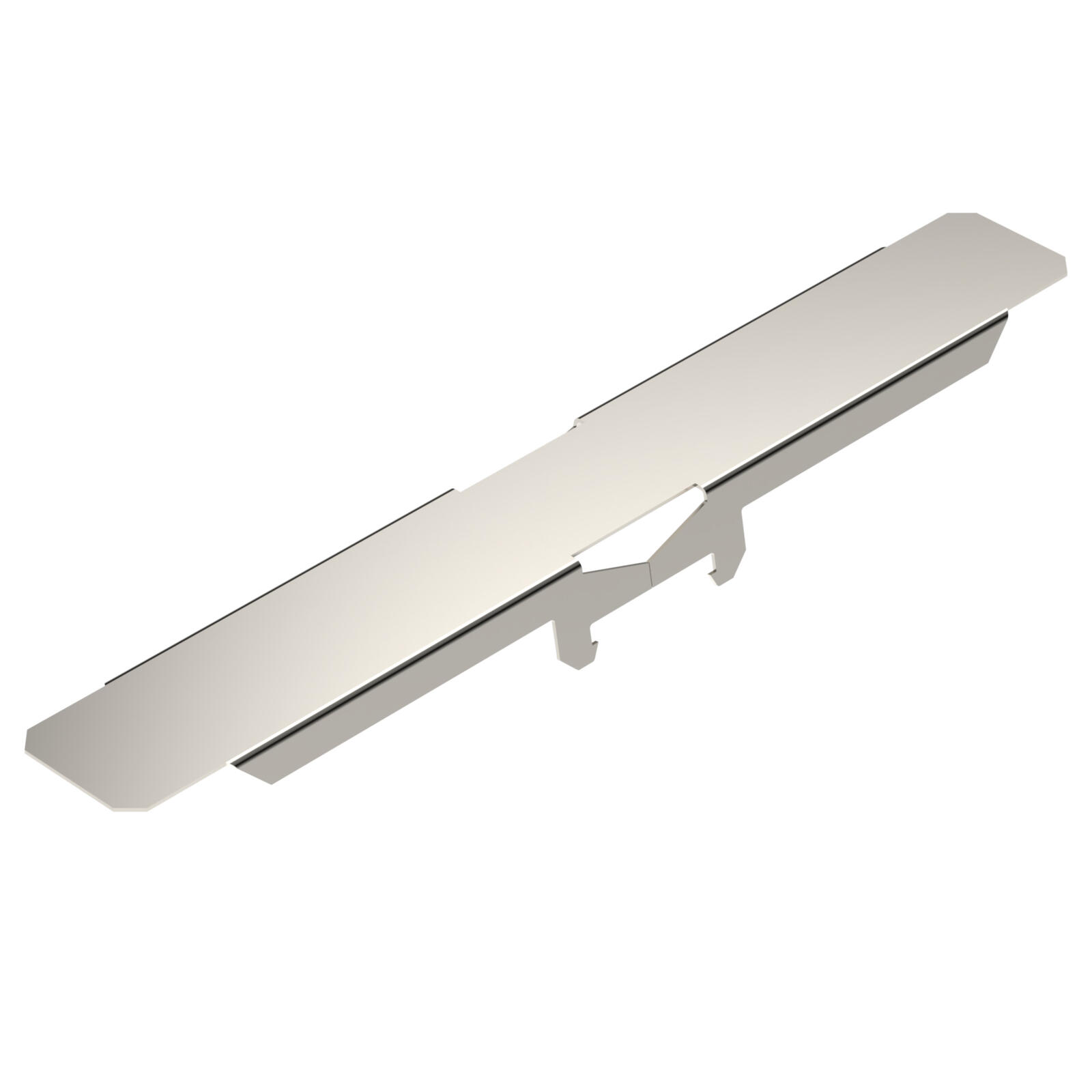

BTP 35 DD |
|
Ballasträgerplatte aus Metall zur Aufnahme von z. B. Pflastersteinen zur Beschwerung der PV-Montagesysteme für Flachdächer. Werkzeuglose Montage durch Klemmen auf Trägerprofilschienen Typ TPF 35 und TP 45. |
Magic PV Solution planen mit OBO Construct
PV-Montagesysteme planen war noch nie so einfach: Mit dem OBO Construct Tool für die Magic PV Solution planen Sie Montagesysteme für Flach- und Schrägdächer intuitiv, übersichtlich und in kurzer Zeit. Schritt für Schritt entsteht eine individuelle Systemlösung, exakt abgestimmt auf Ihre Anforderungen.
Das Tool ermittelt automatisch alle benötigten Komponenten, erstellt eine passende Planungsdarstellung und stellt relevante Unterlagen wie Ausschreibungstexte und Dokumente für die statische Berechnung zum Download bereit.
Vorteile im Überblick
• Schritt für Schritt erklärt
• Intuitive Bedienbarkeit
• In nur wenigen Klicks zum passenden PV-Montagesystem
• Automatisch erstellte Bestellliste anhand der konfigurierten Mengen
• Downloadoption für die statische Berechnungsdokumentation
• Nahtloses Nutzererlebnis dank Elbridge: Die konfigurierten Produkte können ganz einfach an die Onlineshops des Großhandels übertragen werden
