ABB CP-C.124/5.0
Gleichstromversorgung 24V 120W 5A 132VA 100-240VUC 90-300VAC/DC Kurzschlussf
| 1. Ausgangsspannung | 24 - 24 V |
|---|---|
| 2. Ausgangsspannung | 0 - 0 V |
| 3. Ausgangsspannung | 0 - 0 V |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausgangsspannung geregelt | ja |
| Bemessungsversorgungsspannung AC 50 Hz | 100 - 240 V |
| Bemessungsversorgungsspannung AC 60 Hz | 85 - 264 V |
| Bemessungsversorgungsspannung DC | 90 - 300 V |
| Breite | 40 mm |
| Breite in Teilungseinheiten | 0 |
| Direktmontage möglich | ja |
| Einbaubreite | 40 mm |
| Einbauhöhe | 129.4 mm |
| Höhe | 129.4 mm |
| Kurzschlussfest | ja |
| Leistungsabgabe | 120 W |
| Leistungsaufnahme | 132 VA |
| Max. Ausgangsstrom 1 | 5 A |
| Max. Ausgangsstrom 2 | 0 A |
| Max. Ausgangsstrom 3 | 0 A |
| Nennwert Ausgangsspannung 1 | 24 V |
| Nennwert Ausgangsspannung 2 | 0 V |
| Nennwert Ausgangsspannung 3 | 0 V |
| Nennwert Ausgangsstrom 1 | 5 A |
| Nennwert Ausgangsstrom 2 | 0 A |
| Nennwert Ausgangsstrom 3 | 0 A |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 1 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Stabilisiert | ja |
| Tiefe | 136 mm |
| Tragschienenmontage möglich | ja |
ABB Gleichstromversorgung 24V 120W 5A 132VA 100-240VUC 90-300VAC/DC Kurzschlussf
Produktinformationen des Herstellers
CP-C.1 24/5.0 ist ein Netzteil der Baureihe CP-C.1. Das primär-getaktete Schaltnetzteil bietet einen großen Eingangsspannungsbereich von 85-264 V AC und 90-300 V DC, die Bemessungseingangsspannung beträgt 110-240V AC. Die Bemessungsausgangsleictung beträgt 120 W, der Bemessungsausgangsstrom beträgt 5 A bei einer Ausgangsspannung von 24 V DC. Die Ausgangsspannung kann im Bereich von 22,5 V bis 28,5 V DC eingestellt werden. Das Netzteil besitzt eine U/I-Ausgangskennlinie mit einer Leistungsreserve von bis zu 50%. Die Parallelschaltung der Ausgänge zur Leistungserhöhung oder Redundanz ist möglich. Weitere Eigenschaften isnd ein PFC (Power-Factor-Correction) nach EN 61000-3-2. Redundanzeinheiten und Puffermodule sind als Zubehör verfügbar.
| 1. Ausgangsspannung | 24 - 24 V |
|---|---|
| 2. Ausgangsspannung | 0 - 0 V |
| 3. Ausgangsspannung | 0 - 0 V |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Ausgangsspannung geregelt | ja |
| Bemessungsversorgungsspannung AC 50 Hz | 100 - 240 V |
| Bemessungsversorgungsspannung AC 60 Hz | 85 - 264 V |
| Bemessungsversorgungsspannung DC | 90 - 300 V |
| Breite | 40 mm |
| Breite in Teilungseinheiten | 0 |
| Direktmontage möglich | ja |
| Einbaubreite | 40 mm |
| Einbauhöhe | 129.4 mm |
| Höhe | 129.4 mm |
| Kurzschlussfest | ja |
| Leistungsabgabe | 120 W |
| Leistungsaufnahme | 132 VA |
| Max. Ausgangsstrom 1 | 5 A |
| Max. Ausgangsstrom 2 | 0 A |
| Max. Ausgangsstrom 3 | 0 A |
| Nennwert Ausgangsspannung 1 | 24 V |
| Nennwert Ausgangsspannung 2 | 0 V |
| Nennwert Ausgangsspannung 3 | 0 V |
| Nennwert Ausgangsstrom 1 | 5 A |
| Nennwert Ausgangsstrom 2 | 0 A |
| Nennwert Ausgangsstrom 3 | 0 A |
| Performance Level nach EN ISO 13849-1 | ohne |
| SIL nach IEC 61508 | ohne |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | 1 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Stabilisiert | ja |
| Tiefe | 136 mm |
| Tragschienenmontage möglich | ja |
ABB Gleichstromversorgung 24V 120W 5A 132VA 100-240VUC 90-300VAC/DC Kurzschlussf
Produktinformationen des Herstellers
CP-C.1 24/5.0 ist ein Netzteil der Baureihe CP-C.1. Das primär-getaktete Schaltnetzteil bietet einen großen Eingangsspannungsbereich von 85-264 V AC und 90-300 V DC, die Bemessungseingangsspannung beträgt 110-240V AC. Die Bemessungsausgangsleictung beträgt 120 W, der Bemessungsausgangsstrom beträgt 5 A bei einer Ausgangsspannung von 24 V DC. Die Ausgangsspannung kann im Bereich von 22,5 V bis 28,5 V DC eingestellt werden. Das Netzteil besitzt eine U/I-Ausgangskennlinie mit einer Leistungsreserve von bis zu 50%. Die Parallelschaltung der Ausgänge zur Leistungserhöhung oder Redundanz ist möglich. Weitere Eigenschaften isnd ein PFC (Power-Factor-Correction) nach EN 61000-3-2. Redundanzeinheiten und Puffermodule sind als Zubehör verfügbar.
| Artikel | Aktionen |
|---|
| Artikelnummer | 2898118 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | CP-C.124/5.0 |
| Werksnummer | 1SVR360563R1001 |
| EAN | 4013614503818 |
| Zolltarifnummer | 85044090 |
| Lagerart | Beschaffungsware |
Kunden kauften auch
S201-B6
Leitungsschutzschalter AC B 6A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Leitungsschutzschalter AC B 6A 1p 230V 1TE 50Hz Zusatzeinrichtungen möglich
Artikelnummer
1277962
K.-Art.-Nr.
CM-UFD.M31
Spannungswächter 24-240V UC 0-540V 1ph-Unterspg 3ph-Unterspg
Spannungswächter 24-240V UC 0-540V 1ph-Unterspg 3ph-Unterspg
Artikelnummer
4714432
K.-Art.-Nr.
DS201B16A30
FI/LS-Schutzschalter B16 DS201 1p+N 2TE 0,03A A 6kA 230V
FI/LS-Schutzschalter B16 DS201 1p+N 2TE 0,03A A 6kA 230V
Artikelnummer
3271668
K.-Art.-Nr.

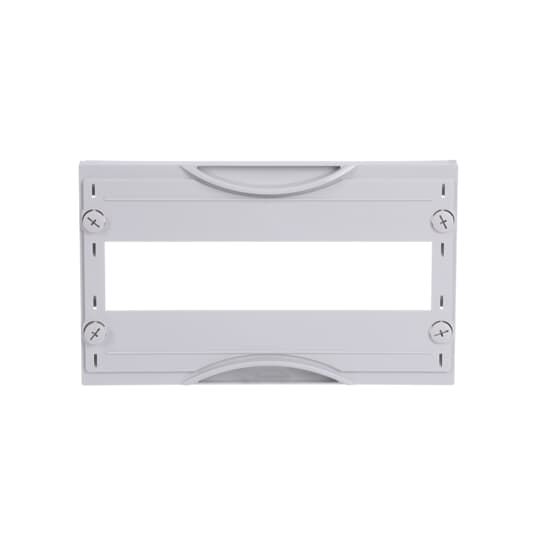

MBG101
