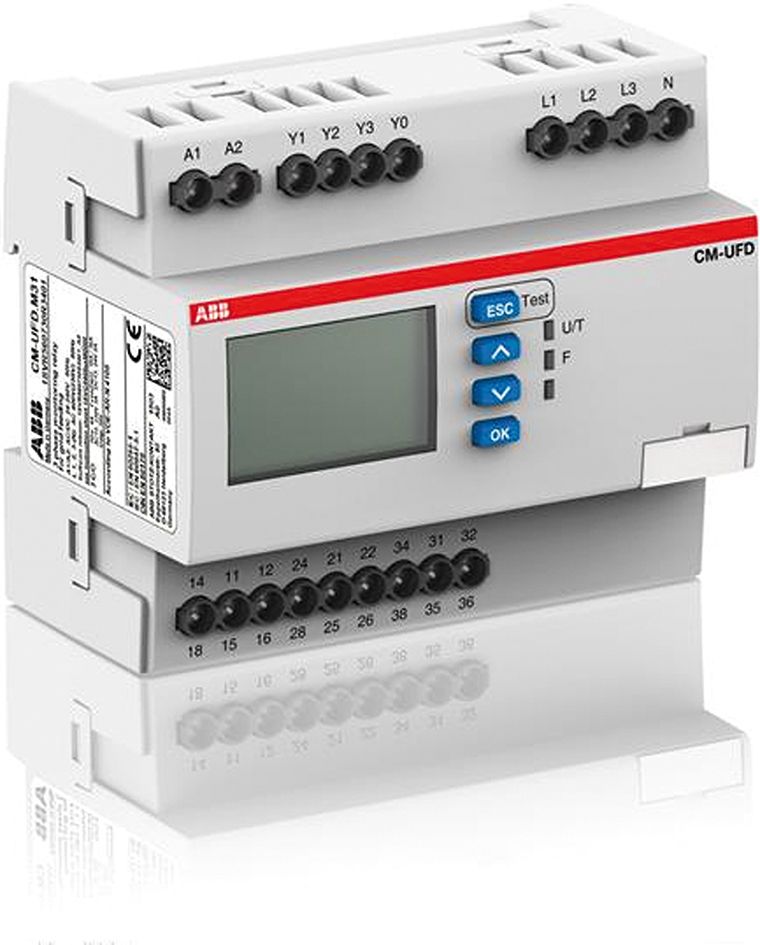

ABB CM-UFD.M31
CM-UFD.M31 NA-Schutzrelai 24-240V UC Spannungswächter 0-540V 3ph-Unterspg
| 1-Phasen-Fenster möglich | ja |
|---|---|
| 1-Phasen-Unterspannung möglich | ja |
| 1-Phasen-Überspannung möglich | ja |
| 3-Phasen-Fenster möglich | ja |
| 3-Phasen-Unterspannung möglich | ja |
| 3-Phasen-Überspannung möglich | ja |
| Ansprechwert Spannung | 0 - 0 V |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 3 |
| Anzahl der Kontakte als Öffner | 0 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsschaltstrom | 4 A |
| Betriebsspannung AC 50 Hz | 230 - 230 V |
| Betriebsspannung AC 60 Hz | 230 - 230 V |
| Breite | 108 mm |
| Externe Stromversorgung erforderlich | ja |
| Höhe | 90 mm |
| Max. zulässige Ansprechverzögerungszeit | 0 s |
| Max. zulässige Rückfallverzögerungszeit | 0 s |
| Min. einstellbare Ansprechverzögerungszeit | 0 s |
| Min. einstellbare Rückfallverzögerungszeit | 0 s |
| Spannungsart der Versorgungsspannung | AC/DC |
| Spannungsart des Messbereichs | AC |
| Spannungsmessbereich 1 | 0 - 540 V |
| Tiefe | 67 mm |
| Versorgungsspannung AC 50 Hz | 24 - 240 V |
| Versorgungsspannung AC 60 Hz | 24 - 240 V |
| Versorgungsspannung DC | 24 - 240 V |
ABB CM-UFD.M31 NA-Schutzrelai 24-240V UC Spannungswächter 0-540V 3ph-Unterspg
Produktinformationen des Herstellers
Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.
| Artikel | Aktionen |
|---|---|
CM-UFD.M31M
CM-UFD.M31M Netzeinspeise 24-240V UC Spannungswächter 0-540V 3ph-Unterspg
Artikelnummer
3944896
|
Details |
| 1-Phasen-Fenster möglich | ja |
|---|---|
| 1-Phasen-Unterspannung möglich | ja |
| 1-Phasen-Überspannung möglich | ja |
| 3-Phasen-Fenster möglich | ja |
| 3-Phasen-Unterspannung möglich | ja |
| 3-Phasen-Überspannung möglich | ja |
| Ansprechwert Spannung | 0 - 0 V |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 3 |
| Anzahl der Kontakte als Öffner | 0 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Bemessungsschaltstrom | 4 A |
| Betriebsspannung AC 50 Hz | 230 - 230 V |
| Betriebsspannung AC 60 Hz | 230 - 230 V |
| Breite | 108 mm |
| Externe Stromversorgung erforderlich | ja |
| Höhe | 90 mm |
| Max. zulässige Ansprechverzögerungszeit | 0 s |
| Max. zulässige Rückfallverzögerungszeit | 0 s |
| Min. einstellbare Ansprechverzögerungszeit | 0 s |
| Min. einstellbare Rückfallverzögerungszeit | 0 s |
| Spannungsart der Versorgungsspannung | AC/DC |
| Spannungsart des Messbereichs | AC |
| Spannungsmessbereich 1 | 0 - 540 V |
| Tiefe | 67 mm |
| Versorgungsspannung AC 50 Hz | 24 - 240 V |
| Versorgungsspannung AC 60 Hz | 24 - 240 V |
| Versorgungsspannung DC | 24 - 240 V |
ABB CM-UFD.M31 NA-Schutzrelai 24-240V UC Spannungswächter 0-540V 3ph-Unterspg
Produktinformationen des Herstellers
Das Netzeinspeiseüberwachungsrelais CM-UFD.M31 überwacht Spannung und Frequenz in Ein- und Dreiphasennetzen. Es entspricht in Verbindung mit Wechselrichtern mit integrierter Inselnetzerkennung den Bedingungen für den NA-Schutz nach VDE-AR-N 4105:2018-11 (Erzeugungsanlagen am Niederspannungsnetz), bzw. VDE-AR-N 4110:2018-11 ((Erzeugungsanlagen am Mittelspannungsnetz). Für den Einsatz in Altanlagen sind auch die Einstellwerte nach der VDE-AR-N 4105:2011, bzw. BDEW (Einspeisung auf Mittelspannungsnetz) wählbar. In einem Alarmspeicher werden die letzten 99 Abschaltursachen und deren jeweiliger Zeitpunkt abgelegt. Es erfolgt außerdem eine Überwachung der angeschlossenen Kuppelschalter, Vektorsprungerkennung und eine ROCOF Frequenzgradientenüberwachung.
| Artikel | Aktionen |
|---|---|
|

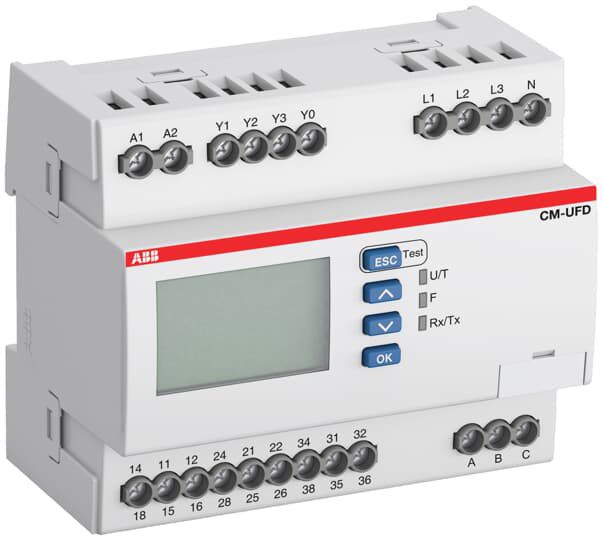

CM-UFD.M31M
CM-UFD.M31M Netzeinspeise 24-240V UC Spannungswächter 0-540V 3ph-Unterspg
Artikelnummer
3944896
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 4714432 |
|---|---|
| Hersteller | ABB |
| Originalbezeichnung | CM-UFD.M31 |
| Werksnummer | 1SVR560730R3401 |
| EAN | 4013614492914 |
| Zolltarifnummer | 85364900 |
| Lagerart | Lagerware |
