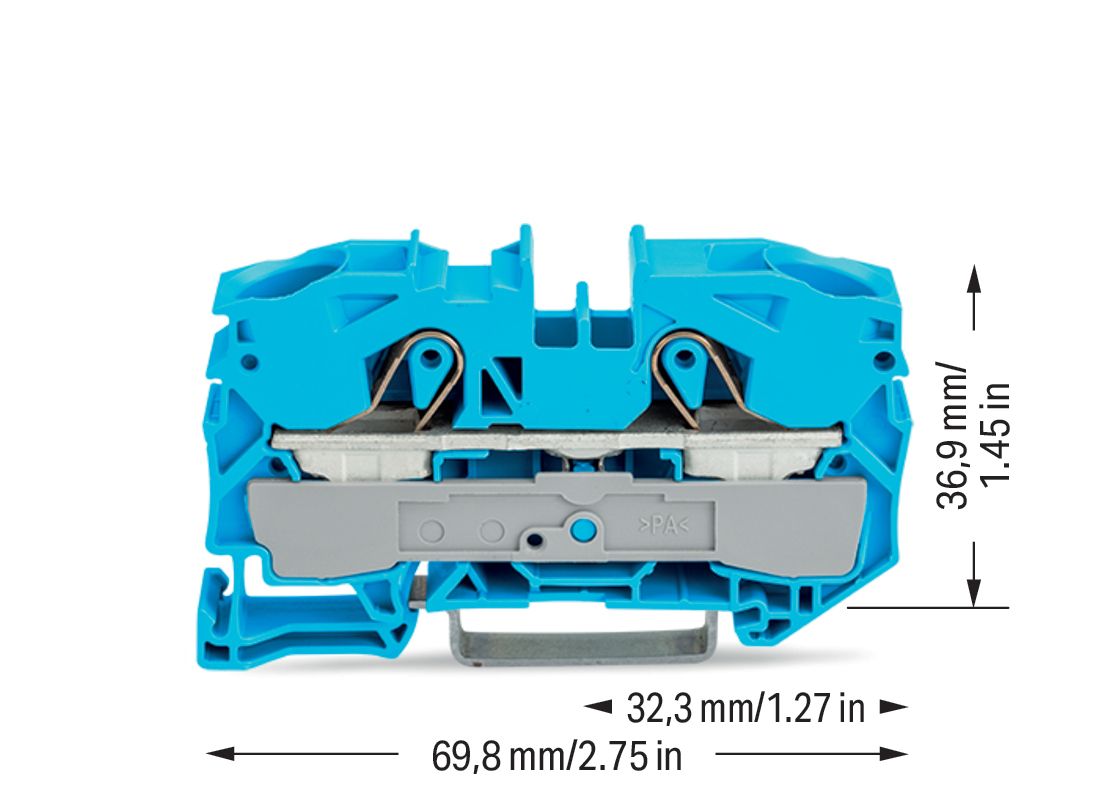

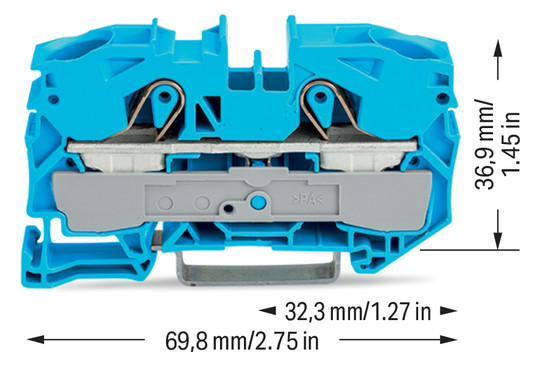

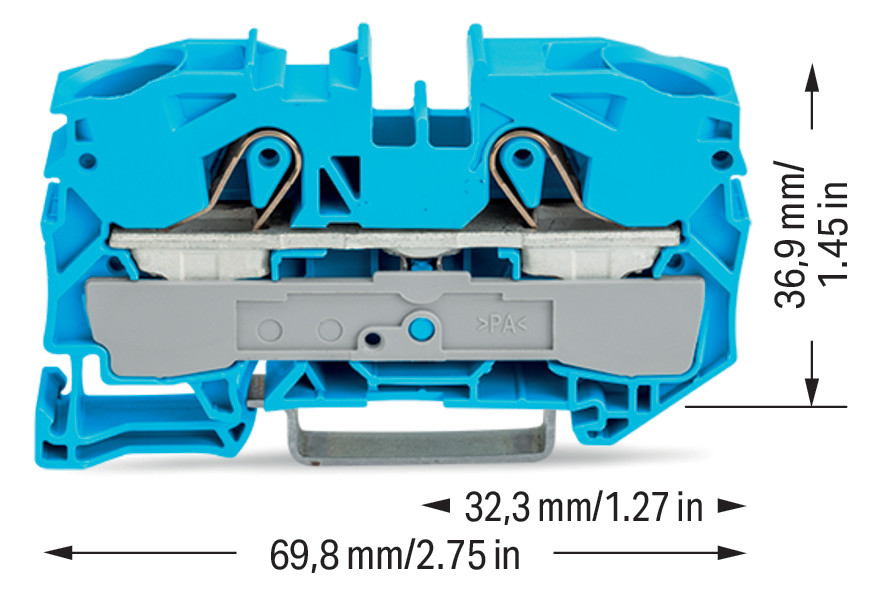

WAGO 2016-1204
Reihenklemme 0,5-16qmm Serie 2016 1Etage 2kl bl 76A Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | blau |
| Höhe | 70 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 37 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-16qmm Serie 2016 1Etage 2kl bl 76A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Durchgangsklemme: 16 mm²: für Anwendungen Ex e II u. Ex i geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: blau Durchgangsklemme Serie 2016 mit Betätigungswerkzeug Bei dieser Durchgangsklemme mit der Artikelnummer 2016-1204 steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 18 bis 20 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (12 x 69,8 x 43,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. Die TOPJOB S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet
| Artikel | Aktionen |
|---|---|
2001-1204
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 2kl bl Hutschiene TH35
Artikelnummer
1124941
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
2001-1201
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 2kl gr Hutschiene TH35
Artikelnummer
1124939
|
Details |
2016-1207
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124552
|
Details |
2002-1201
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 2kl gr Hutschiene TH35
Artikelnummer
1124541
|
Details |
2002-1204
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 2kl bl Hutschiene TH35
Artikelnummer
1124545
|
Details |
|
Details |
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | blau |
| Höhe | 70 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 37 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-16qmm Serie 2016 1Etage 2kl bl 76A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Durchgangsklemme: 16 mm²: für Anwendungen Ex e II u. Ex i geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: blau Durchgangsklemme Serie 2016 mit Betätigungswerkzeug Bei dieser Durchgangsklemme mit der Artikelnummer 2016-1204 steht ein einfacher und zuverlässiger Anschluss im Vordergrund. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 18 bis 20 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (12 x 69,8 x 43,5) mm. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. Die TOPJOB S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation eine sichere elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet
| Artikel | Aktionen |
|---|---|
|
2001-1204
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 2kl bl Hutschiene TH35
Artikelnummer
1124941
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
2001-1201
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 2kl gr Hutschiene TH35
Artikelnummer
1124939
|
Details |
|
2016-1207
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124552
|
Details |
|
2002-1201
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 2kl gr Hutschiene TH35
Artikelnummer
1124541
|
Details |
|
2002-1204
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 2kl bl Hutschiene TH35
Artikelnummer
1124545
|
Details |
|
|
Details |
|
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 1124548 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2016-1204 |
| Werksnummer | 2016-1204 |
| EAN | 4017332076647 |
| Zolltarifnummer | 85369010 |
| Lagerart | Lagerware |
