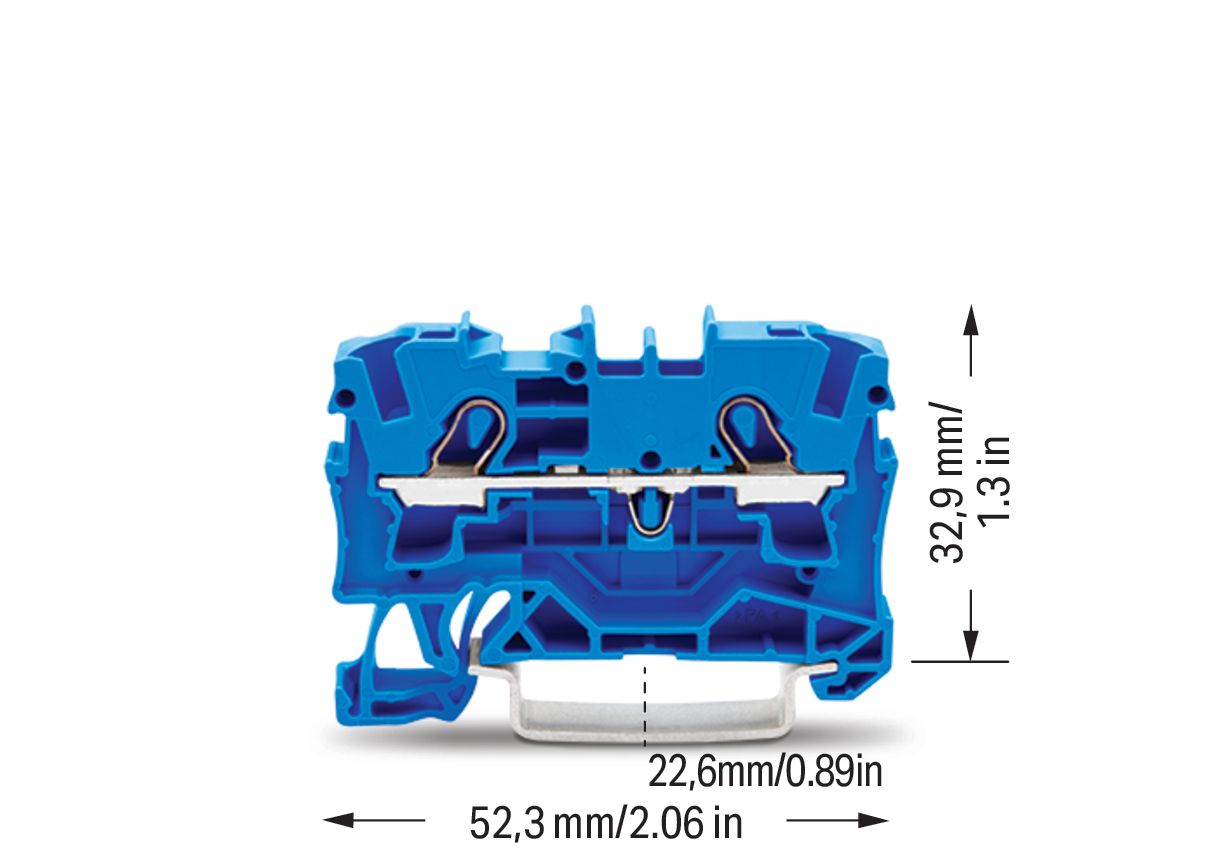

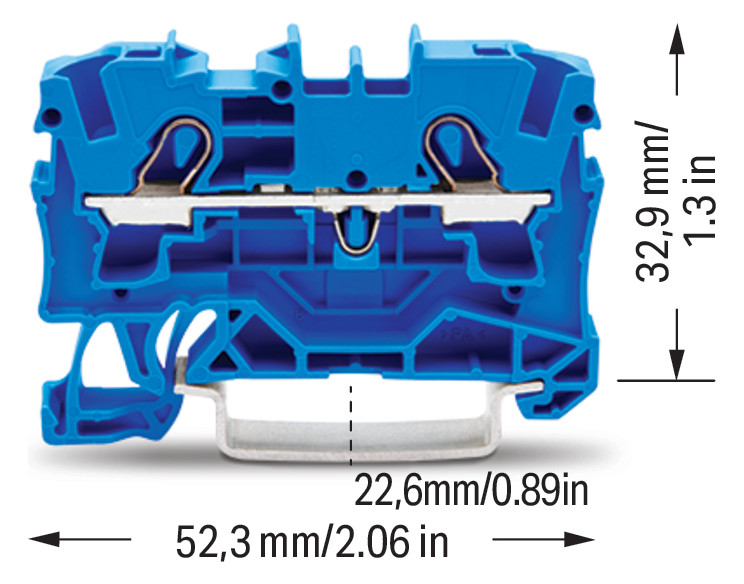

WAGO 2004-1204
Reihenklemme 0,5-4qmm Serie 2004 1Etage 2kl bl 32A Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1.6 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 4 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 32 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 6.2 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | blau |
| Höhe | 52.5 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 33 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-4qmm Serie 2004 1Etage 2kl bl 32A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Durchgangsklemme: 4 mm²: für Anwendungen Ex e II u. Ex i geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 4,00 mm²: blau Durchgangsklemme Serie 2004 mit Push-in CAGE CLAMP Die Durchgangsklemme hat die Artikelnummer 2004-1204 und ermöglicht eine einfache und zuverlässige Verdrahtung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 und 13 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (6,2 x 52,3 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 6 mm² ausgelegt. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die TOPJOB S Reihenklemmen schaffen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet
| Artikel | Aktionen |
|---|---|
2001-1204
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 2kl bl Hutschiene TH35
Artikelnummer
1124941
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
2001-1201
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 2kl gr Hutschiene TH35
Artikelnummer
1124939
|
Details |
2002-1201
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 2kl gr Hutschiene TH35
Artikelnummer
1124541
|
Details |
2002-1204
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 2kl bl Hutschiene TH35
Artikelnummer
1124545
|
Details |
|
Details |
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 1.6 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 2.5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 4 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 4 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 32 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 6.2 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | blau |
| Höhe | 52.5 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 33 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-4qmm Serie 2004 1Etage 2kl bl 32A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Durchgangsklemme: 4 mm²: für Anwendungen Ex e II u. Ex i geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 4,00 mm²: blau Durchgangsklemme Serie 2004 mit Push-in CAGE CLAMP Die Durchgangsklemme hat die Artikelnummer 2004-1204 und ermöglicht eine einfache und zuverlässige Verdrahtung. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 11 und 13 mm . Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (6,2 x 52,3 x 39,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 6 mm² ausgelegt. Für diese Durchgangsreihenklemme erfolgt die Betätigung per Betätigungswerkzeug. Die TOPJOB S Reihenklemmen schaffen in diversen Industrieanwendungen und in der modernen Gebäudeinstallation eine zuverlässige elektrische Verbindung. Sie ermöglichen simples Verdrahten durch das direkte Stecken eindrähtiger, mehrdrähtiger sowie feindrähtiger Leiter mit Aderendhülsen. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet
| Artikel | Aktionen |
|---|---|
|
2001-1204
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 2kl bl Hutschiene TH35
Artikelnummer
1124941
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
2001-1201
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 2kl gr Hutschiene TH35
Artikelnummer
1124939
|
Details |
|
2002-1201
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 2kl gr Hutschiene TH35
Artikelnummer
1124541
|
Details |
|
2002-1204
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 2kl bl Hutschiene TH35
Artikelnummer
1124545
|
Details |
|
|
Details |
|
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 1124546 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2004-1204 |
| Werksnummer | 2004-1204 |
| EAN | 4017332071086 |
| Zolltarifnummer | 85369010 |
| Lagerart | Lagerware |
