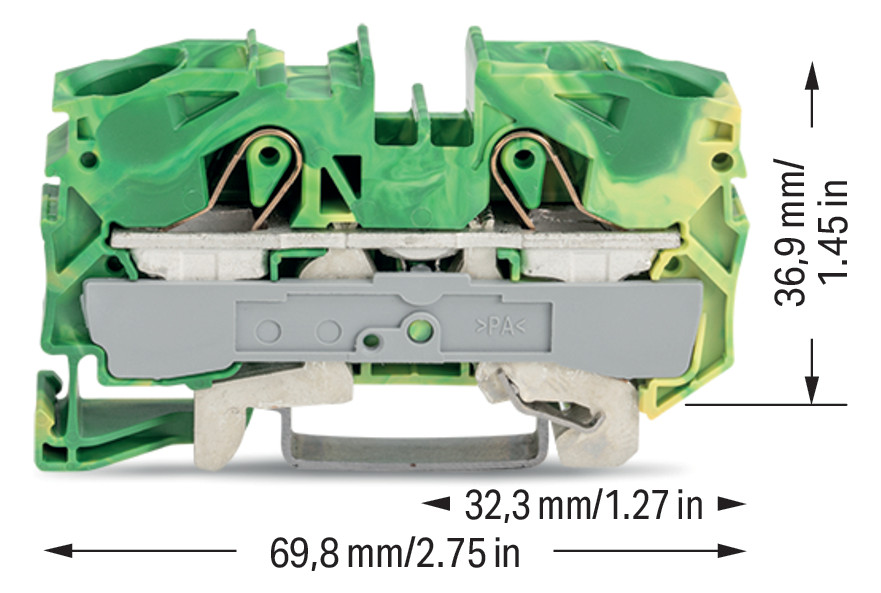

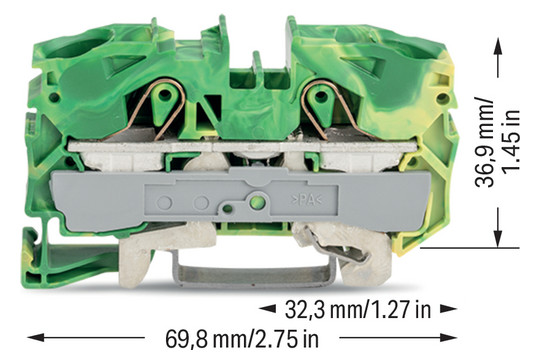

WAGO 2016-1207
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grün/gelb |
| Höhe | 37 mm |
| Montageart | Hutschiene TH35 |
| PEN-Funktion möglich | ja |
| Tiefe | 70 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Produktinformationen des Herstellers
2-Leiter-Schutzleiterklemme: 16 mm²: für Anwendungen Ex e II geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: grün-gelb Schutzleiterklemme Serie 2016 mit Push-in CAGE CLAMP Bei dieser Schutzleiterklemme (Artikelnummer 2016-1207) steht ein schneller und sicherer Anschluss im Fokus. Diese Schutzleiterklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt ist mit der Push-in CAGE CLAMP -Technologie ausgestattet. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich diese Schutzleiterklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm². Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsvarianten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen
| Artikel | Aktionen |
|---|---|
|
Details |
2002-1207
Schutzleiter-Reihenklemme Serie 2002 0,25-4qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124549
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
2001-1207
Schutzleiter-Reihenklemme Serie 2001 0,25-2,5qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124942
|
Details |
2010-1207
Schutzleiter-Reihenklemme Serie 2010 0,5-16qmm gn/ge 1Etage APL_erf.
Artikelnummer
1125106
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grün/gelb |
| Höhe | 37 mm |
| Montageart | Hutschiene TH35 |
| PEN-Funktion möglich | ja |
| Tiefe | 70 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Produktinformationen des Herstellers
2-Leiter-Schutzleiterklemme: 16 mm²: für Anwendungen Ex e II geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: grün-gelb Schutzleiterklemme Serie 2016 mit Push-in CAGE CLAMP Bei dieser Schutzleiterklemme (Artikelnummer 2016-1207) steht ein schneller und sicherer Anschluss im Fokus. Diese Schutzleiterklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt ist mit der Push-in CAGE CLAMP -Technologie ausgestattet. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Abhängigkeit von der Leiterart eignet sich diese Schutzleiterklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm². Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB S Reihenklemmen bieten in diversen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsvarianten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen
| Artikel | Aktionen |
|---|---|
|
|
Details |
|
2002-1207
Schutzleiter-Reihenklemme Serie 2002 0,25-4qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124549
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
2001-1207
Schutzleiter-Reihenklemme Serie 2001 0,25-2,5qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124942
|
Details |
|
2010-1207
Schutzleiter-Reihenklemme Serie 2010 0,5-16qmm gn/ge 1Etage APL_erf.
Artikelnummer
1125106
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 1124552 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2016-1207 |
| Werksnummer | 2016-1207 |
| EAN | 4017332076654 |
| Zolltarifnummer | 85369010 |
| Lagerart | Lagerware |
