WAGO 2016-7604
Reihenklemme 0,5-25qmm Serie 2016 1Etage 2kl bl 76A Hutschiene TH35

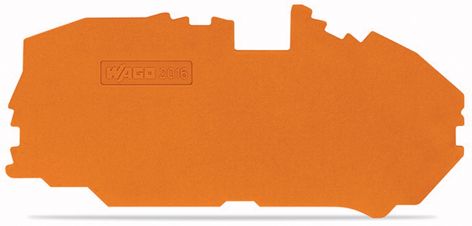

| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |

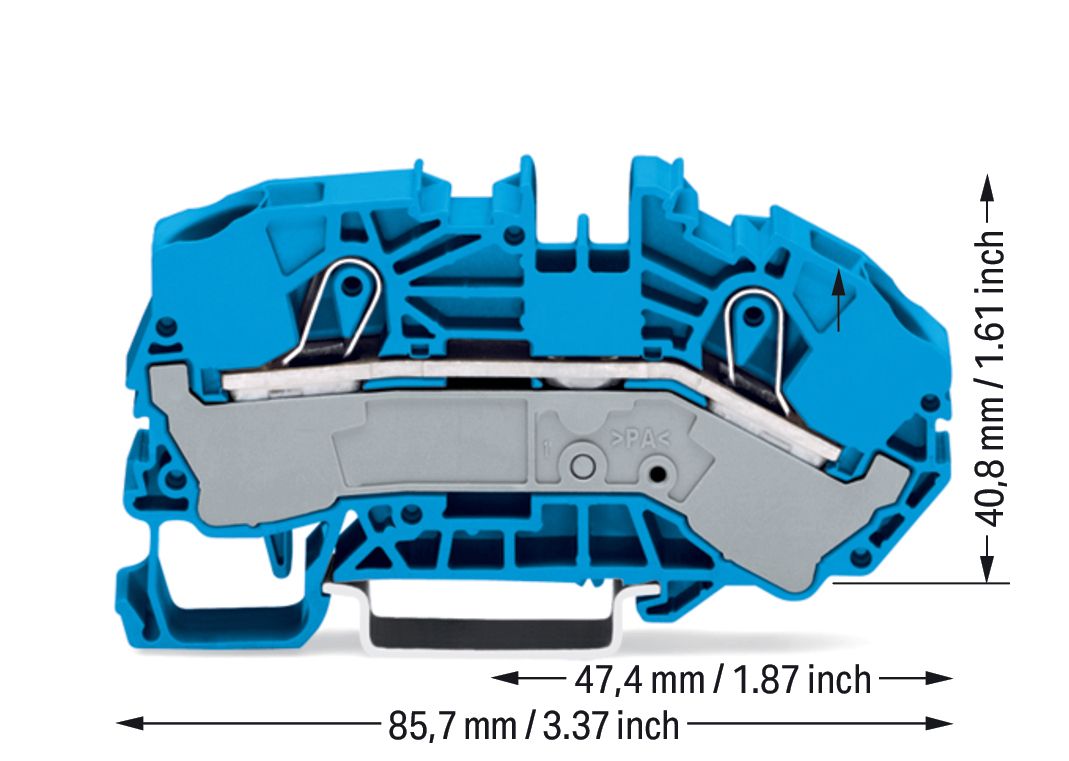

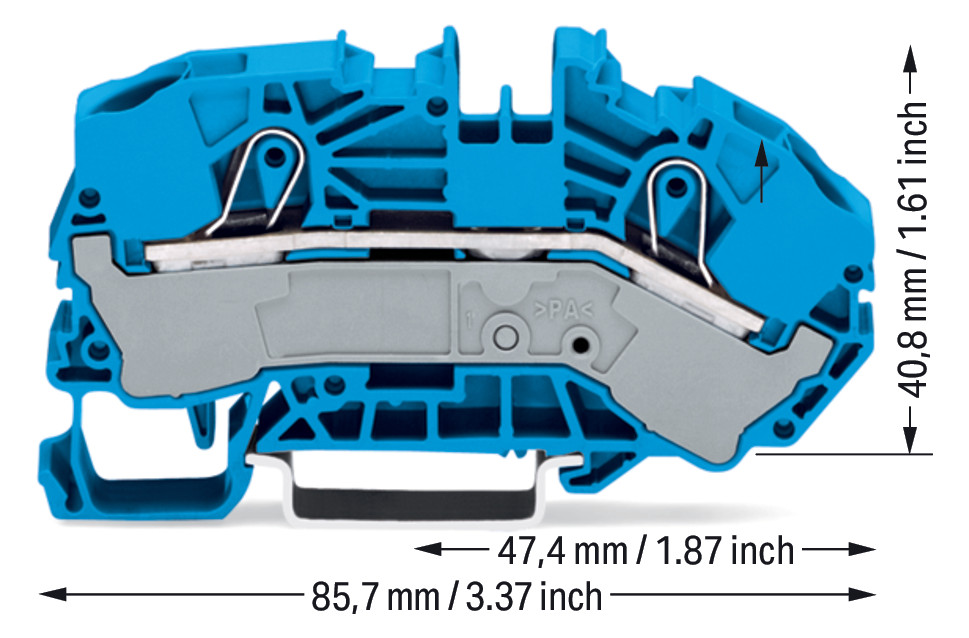

| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | blau |
| Höhe | 86 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 41 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-25qmm Serie 2016 1Etage 2kl bl 76A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Verteilereinspeiseklemme: 16 mm²: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: blau Durchgangsklemme Serie 2016 mit Betätigungswerkzeug Die Durchgangsklemme mit der Artikelnummer 2016-7604 schafft eine reibungslose Elektroinstallation. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Die Durchgangsklemme erfüllt zudem auch die Funktion Einspeiseklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP -Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für
| Artikel | Aktionen |
|---|---|
|
Details |
|
Details |
2016-7607
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
4947912
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | blau |
| Höhe | 86 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 41 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-25qmm Serie 2016 1Etage 2kl bl 76A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Verteilereinspeiseklemme: 16 mm²: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: blau Durchgangsklemme Serie 2016 mit Betätigungswerkzeug Die Durchgangsklemme mit der Artikelnummer 2016-7604 schafft eine reibungslose Elektroinstallation. Diese Durchgangsklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Die Durchgangsklemme erfüllt zudem auch die Funktion Einspeiseklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP -Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. In Abhängigkeit von der Leiterart eignet sich die Durchgangsklemme für
| Artikel | Aktionen |
|---|---|
|
|
Details |
|
|
Details |
|
2016-7607
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
4947912
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 4947911 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2016-7604 |
| Werksnummer | 2016-7604 |
| EAN | 4045454725099 |
| Zolltarifnummer | 85369010 |
| Lagerart | Lagerware |
