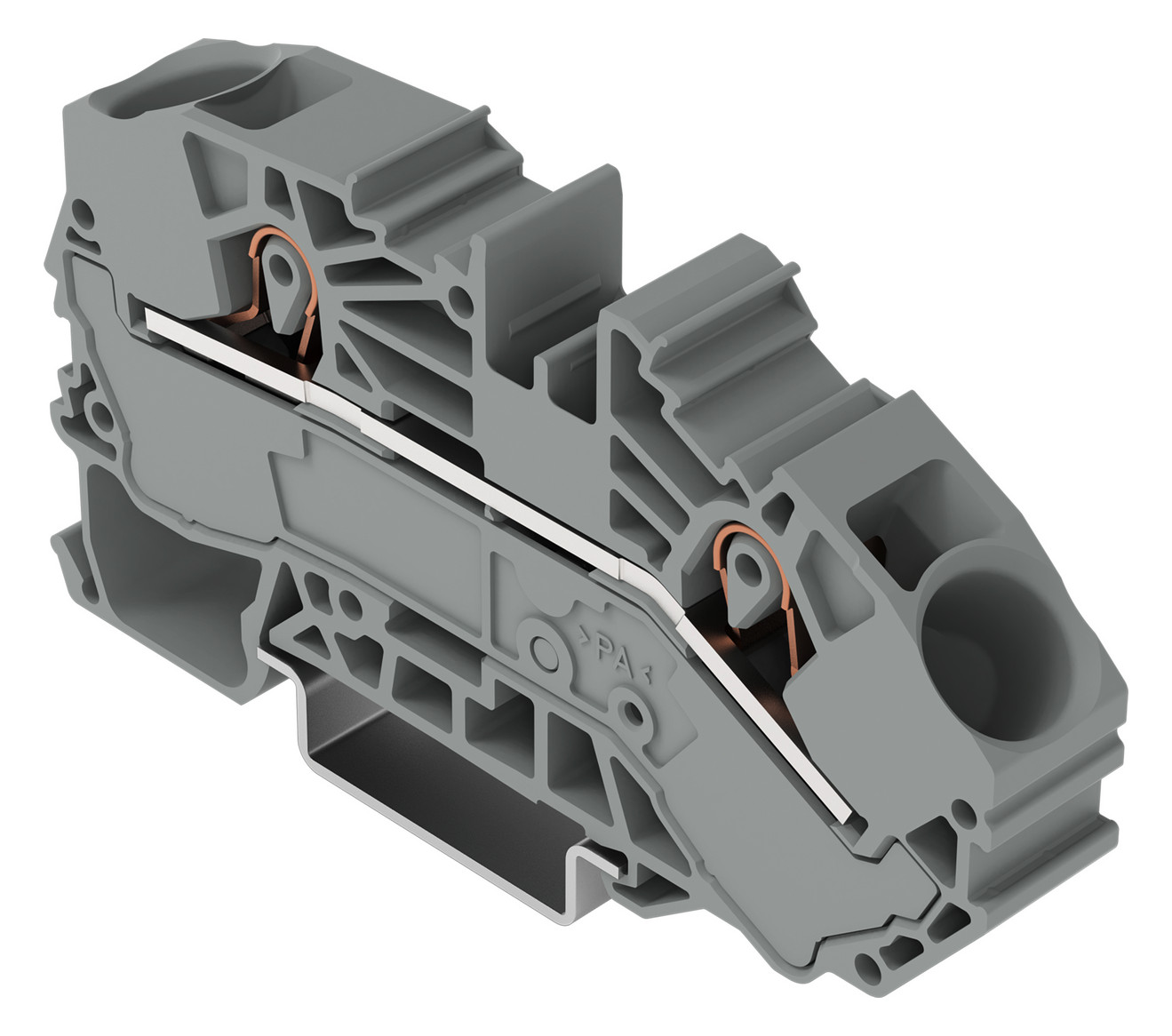

WAGO 2016-7601
Reihenklemme 0,5-25qmm Serie 2016 1Etage 2kl gr 76A Hutschiene TH35

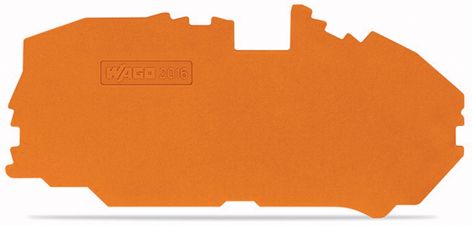

| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |

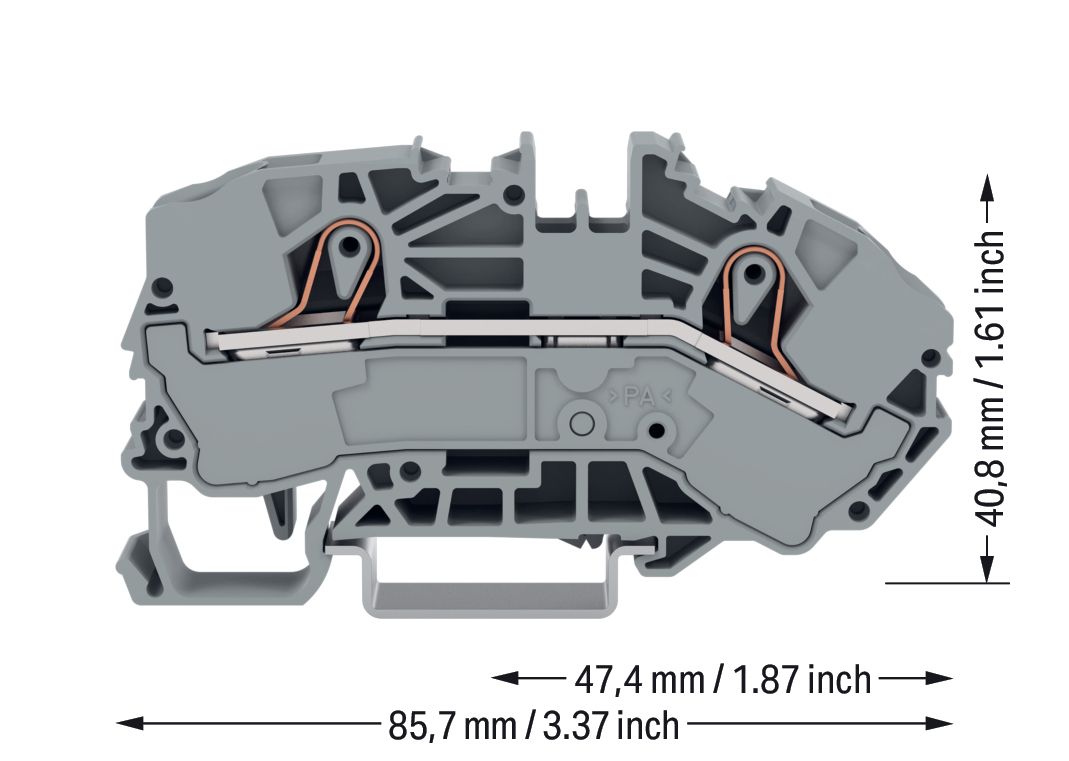

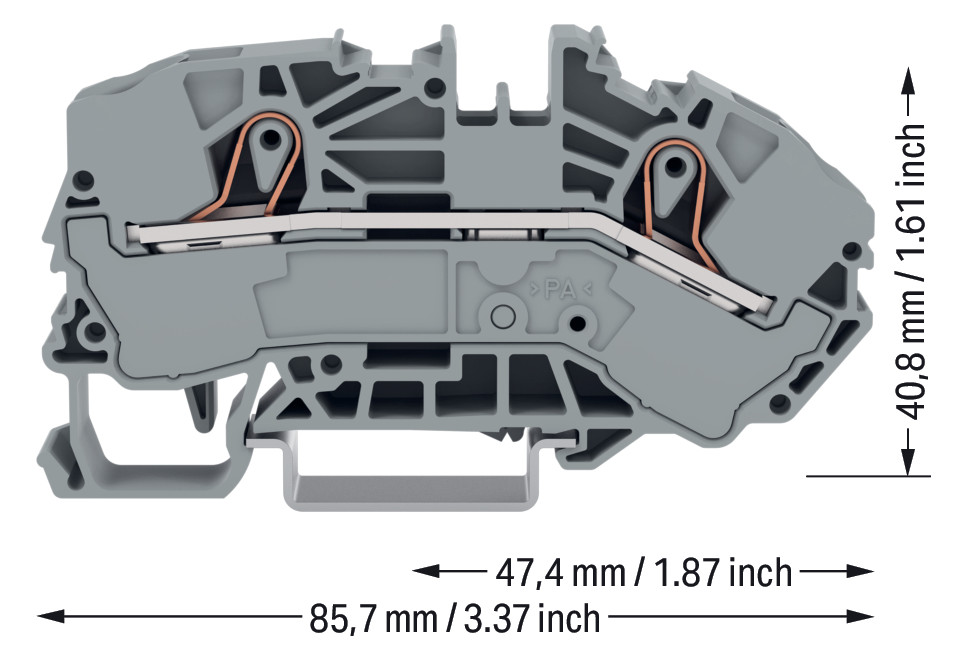

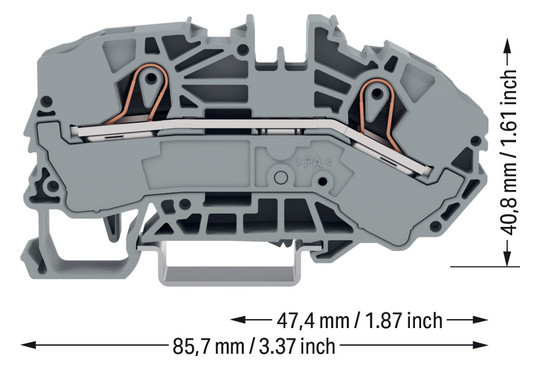

| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grau |
| Höhe | 86 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 41 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-25qmm Serie 2016 1Etage 2kl gr 76A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Verteilereinspeiseklemme: 16 mm²: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: grau Durchgangsklemme Serie 2016 mit Betätigungswerkzeug Die Durchgangsklemme mit der Artikelnummer 2016-7601 bietet eine reibungslose Elektroinstallation. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm nötig. Die Durchgangsklemme erfüllt zudem auch die Funktion Einspeiseklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP -Technologie. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16
| Artikel | Aktionen |
|---|---|
|
Details |
2016-7607
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
4947912
|
Details |
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 0 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Steckklemmanschluss |
| Ausführung elektrischer Anschluss 2 | Steckklemmanschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grau |
| Höhe | 86 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 41 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-25qmm Serie 2016 1Etage 2kl gr 76A Hutschiene TH35
Produktinformationen des Herstellers
2-Leiter-Verteilereinspeiseklemme: 16 mm²: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: grau Durchgangsklemme Serie 2016 mit Betätigungswerkzeug Die Durchgangsklemme mit der Artikelnummer 2016-7601 bietet eine reibungslose Elektroinstallation. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm nötig. Die Durchgangsklemme erfüllt zudem auch die Funktion Einspeiseklemme. Dieses Produkt verwendet die Push-in CAGE CLAMP -Technologie. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. Diese Durchgangsklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 16
| Artikel | Aktionen |
|---|---|
|
|
Details |
|
2016-7607
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
4947912
|
Details |
|
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 4947910 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2016-7601 |
| Werksnummer | 2016-7601 |
| EAN | 4045454725082 |
| Zolltarifnummer | 85369010 |
| Lagerart | Lagerware |
