WAGO 2016-1301
Reihenklemme 0,5-25qmm Serie 2016 1Etage 3kl gr 76A Hutschiene TH35

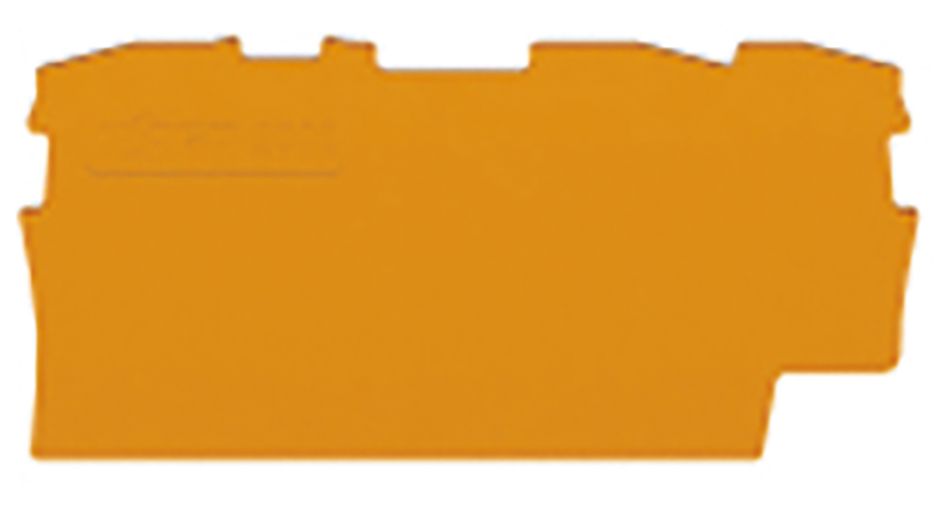

| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | grau |
| Höhe | 92 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 37 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-25qmm Serie 2016 1Etage 3kl gr 76A Hutschiene TH35
Produktinformationen des Herstellers

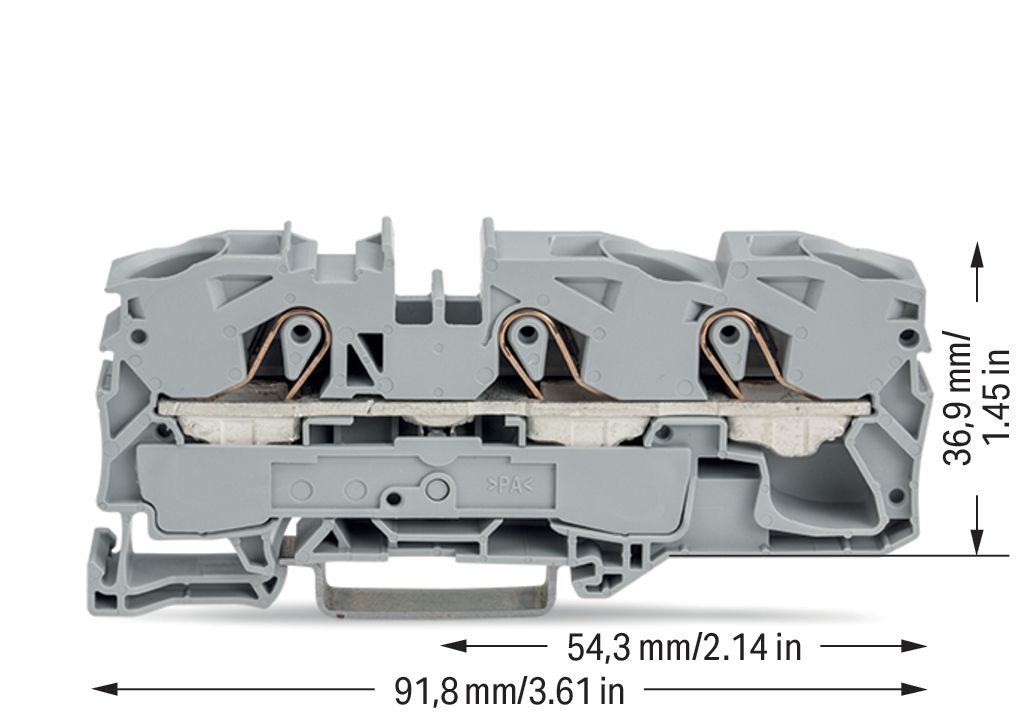

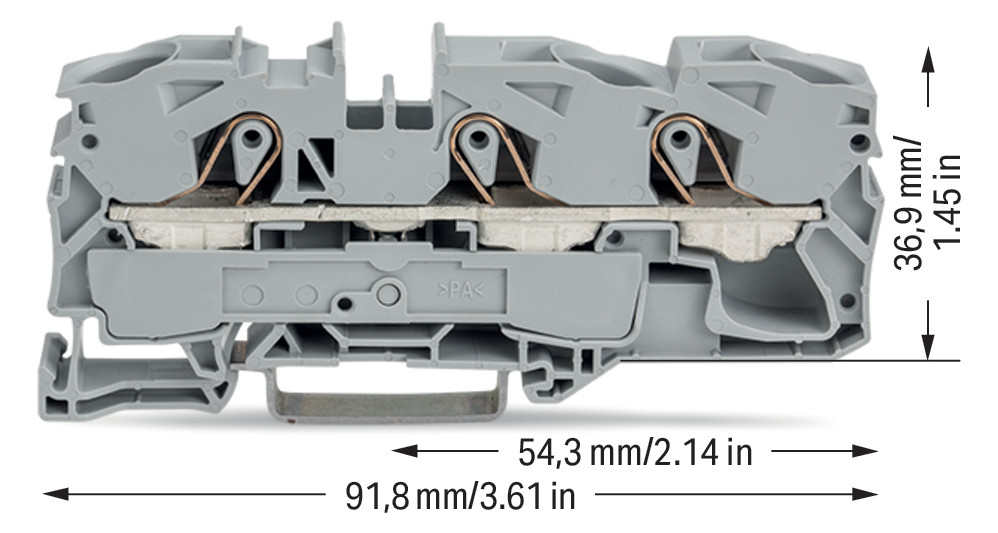

3-Leiter-Durchgangsklemme: 16 mm²: für Anwendungen Ex e II geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: grau Durchgangsklemme Serie 2016 mit Betätigungswerkzeug Die Durchgangsklemme hat die Artikelnummer 2016-1301 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 18 bis 20 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der Push-in CAGE CLAMP -Technologie ausgerüstet. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (12 x 91,8 x 43,5) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme geeignet für Leiterquerschnitte von 0,5 mm² bis 16 mm². Über ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsmöglichkeiten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte
| Artikel | Aktionen |
|---|---|
|
Details |
2001-1304
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 3kl bl Hutschiene TH35
Artikelnummer
1124945
|
Details |
|
Details |
|
Details |
2016-1307
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
1125151
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
2002-1304
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 3kl bl Hutschiene TH35
Artikelnummer
1124957
|
Details |
2001-1301
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 3kl gr Hutschiene TH35
Artikelnummer
1124943
|
Details |
2002-1301
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 3kl gr Hutschiene TH35
Artikelnummer
1124955
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | grau |
| Höhe | 92 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 37 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-25qmm Serie 2016 1Etage 3kl gr 76A Hutschiene TH35
Produktinformationen des Herstellers
3-Leiter-Durchgangsklemme: 16 mm²: für Anwendungen Ex e II geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: grau Durchgangsklemme Serie 2016 mit Betätigungswerkzeug Die Durchgangsklemme hat die Artikelnummer 2016-1301 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 18 bis 20 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Dieses Produkt ist mit der Push-in CAGE CLAMP -Technologie ausgerüstet. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen betragen in Breite x Höhe x Tiefe (12 x 91,8 x 43,5) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme geeignet für Leiterquerschnitte von 0,5 mm² bis 16 mm². Über ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB S Reihenklemmen bieten in unterschiedlichen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die geeigneten Betätigungsmöglichkeiten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte
| Artikel | Aktionen |
|---|---|
|
|
Details |
|
2001-1304
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 3kl bl Hutschiene TH35
Artikelnummer
1124945
|
Details |
|
|
Details |
|
|
Details |
|
2016-1307
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
1125151
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
2002-1304
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 3kl bl Hutschiene TH35
Artikelnummer
1124957
|
Details |
|
2001-1301
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 3kl gr Hutschiene TH35
Artikelnummer
1124943
|
Details |
|
2002-1301
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 3kl gr Hutschiene TH35
Artikelnummer
1124955
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 1125146 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2016-1301 |
| Werksnummer | 2016-1301 |
| EAN | 4017332076715 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
Kunden kauften auch

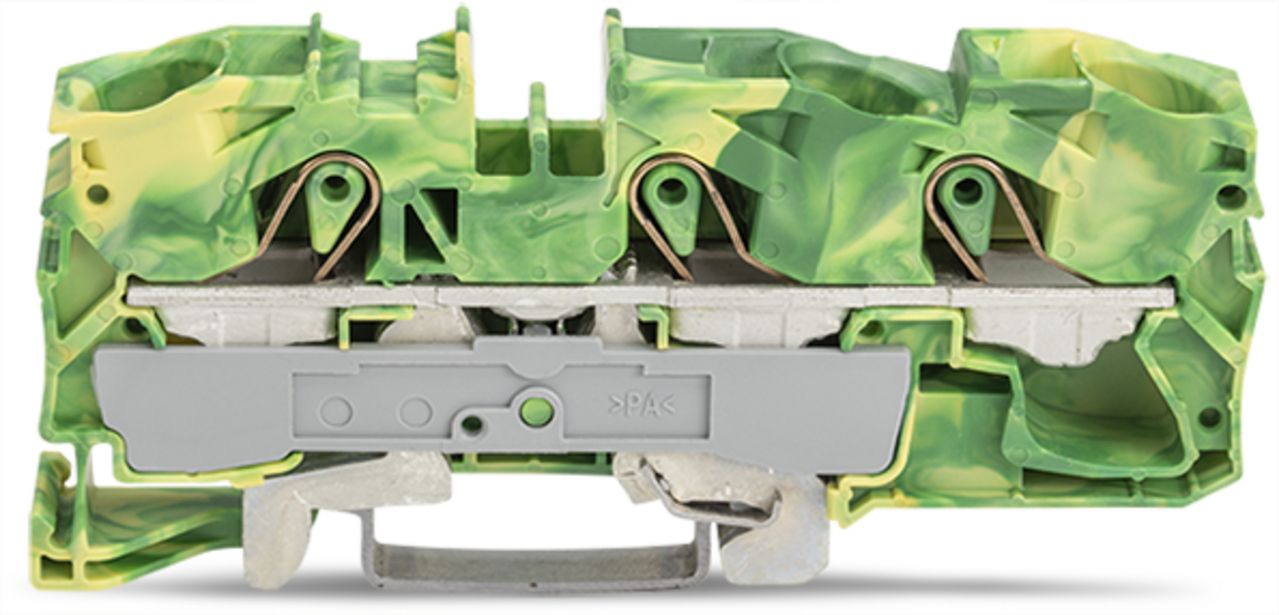

2016-1307
