WAGO 2016-1304
Reihenklemme 0,5-25qmm Serie 2016 1Etage 3kl bl 76A Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |

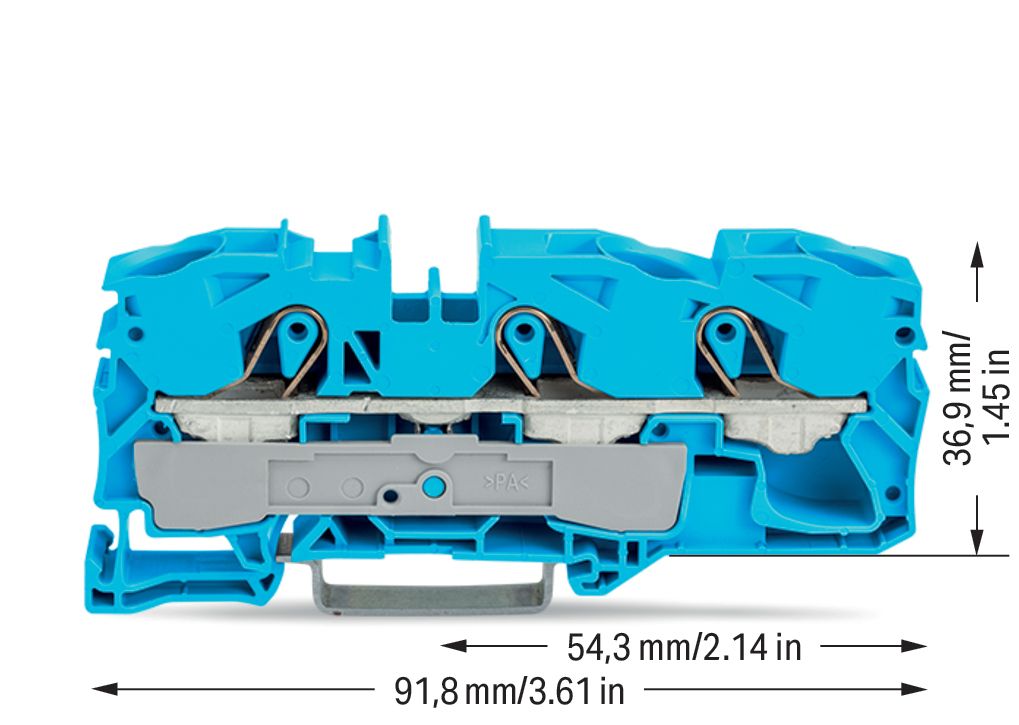

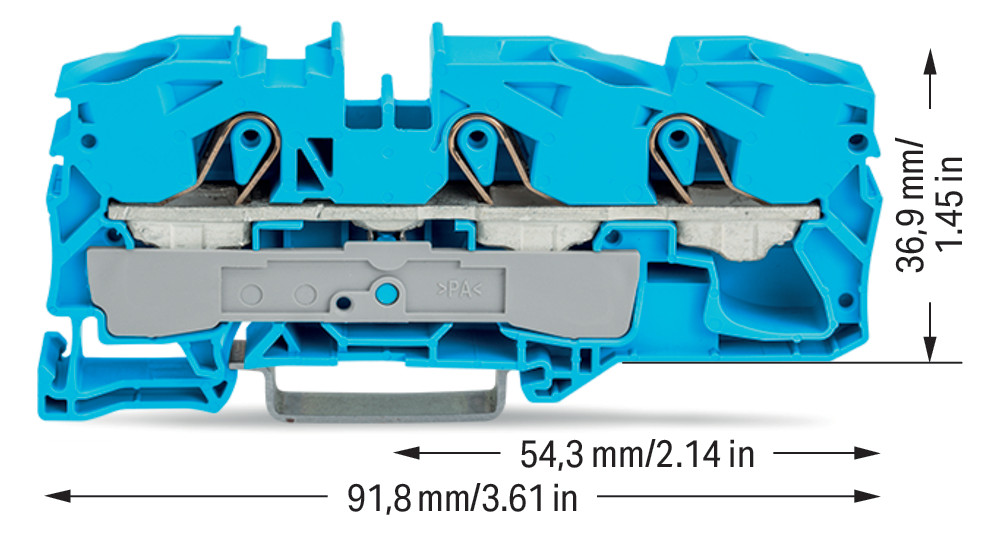

| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | blau |
| Höhe | 92 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 37 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-25qmm Serie 2016 1Etage 3kl bl 76A Hutschiene TH35
Produktinformationen des Herstellers
3-Leiter-Durchgangsklemme: 16 mm²: für Anwendungen Ex e II u. Ex i geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: blau Durchgangsklemme Serie 2016 mit Push-in CAGE CLAMP Bei dieser Durchgangsklemme mit der Artikelnummer 2016-1304 steht eine schnelle und sichere Verbindung im Fokus. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm erforderlich. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP -Technologie zum Tragen. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (12 x 91,8 x 43,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme gemacht für Leiterquerschnitte von 0,5 mm² bis 16 mm². Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB S Reihenklemmen sorgen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit lediglich einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen
| Artikel | Aktionen |
|---|---|
|
Details |
2001-1304
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 3kl bl Hutschiene TH35
Artikelnummer
1124945
|
Details |
|
Details |
|
Details |
2016-1307
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
1125151
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
|
Details |
2002-1304
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 3kl bl Hutschiene TH35
Artikelnummer
1124957
|
Details |
2001-1301
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 3kl gr Hutschiene TH35
Artikelnummer
1124943
|
Details |
2002-1301
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 3kl gr Hutschiene TH35
Artikelnummer
1124955
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | blau |
| Höhe | 92 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 37 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-25qmm Serie 2016 1Etage 3kl bl 76A Hutschiene TH35
Produktinformationen des Herstellers
3-Leiter-Durchgangsklemme: 16 mm²: für Anwendungen Ex e II u. Ex i geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 16,00 mm²: blau Durchgangsklemme Serie 2016 mit Push-in CAGE CLAMP Bei dieser Durchgangsklemme mit der Artikelnummer 2016-1304 steht eine schnelle und sichere Verbindung im Fokus. Bei dieser Durchgangsklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 18 bis 20 mm erforderlich. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP -Technologie zum Tragen. Push-in CAGE CLAMP ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe betragen die Maße (12 x 91,8 x 43,5) mm. In Abhängigkeit von der Leiterart ist die Durchgangsklemme gemacht für Leiterquerschnitte von 0,5 mm² bis 16 mm². Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB S Reihenklemmen sorgen in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit lediglich einem Reihenklemmensystem können Sie überall auf der Welt und in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen
| Artikel | Aktionen |
|---|---|
|
|
Details |
|
2001-1304
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 3kl bl Hutschiene TH35
Artikelnummer
1124945
|
Details |
|
|
Details |
|
|
Details |
|
2016-1307
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
1125151
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
|
Details |
|
2002-1304
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 3kl bl Hutschiene TH35
Artikelnummer
1124957
|
Details |
|
2001-1301
Reihenklemme 0,25-1,5qmm Serie 2001 18A 1Etage 3kl gr Hutschiene TH35
Artikelnummer
1124943
|
Details |
|
2002-1301
Reihenklemme 0,25-2,5qmm Serie 2002 24A 1Etage 3kl gr Hutschiene TH35
Artikelnummer
1124955
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 1125150 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2016-1304 |
| Werksnummer | 2016-1304 |
| EAN | 4017332076739 |
| Zolltarifnummer | 85369010 |
| Lagerart | Beschaffungsware |
