WAGO 2010-1304
Reihenklemme 0,5-16qmm Serie 2010 1Etage 3kl bl 57A Hutschiene TH35
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 10 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 10 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 3 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 800 V |
| Bemessungsstrom In | 57 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 10 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Etagen intern gebrückt | ja |
| Explosionsgeprüfte Ausführung Ex e | ja |
| Farbe | blau |
| Höhe | 89 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 37 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Reihenklemme 0,5-16qmm Serie 2010 1Etage 3kl bl 57A Hutschiene TH35
Produktinformationen des Herstellers

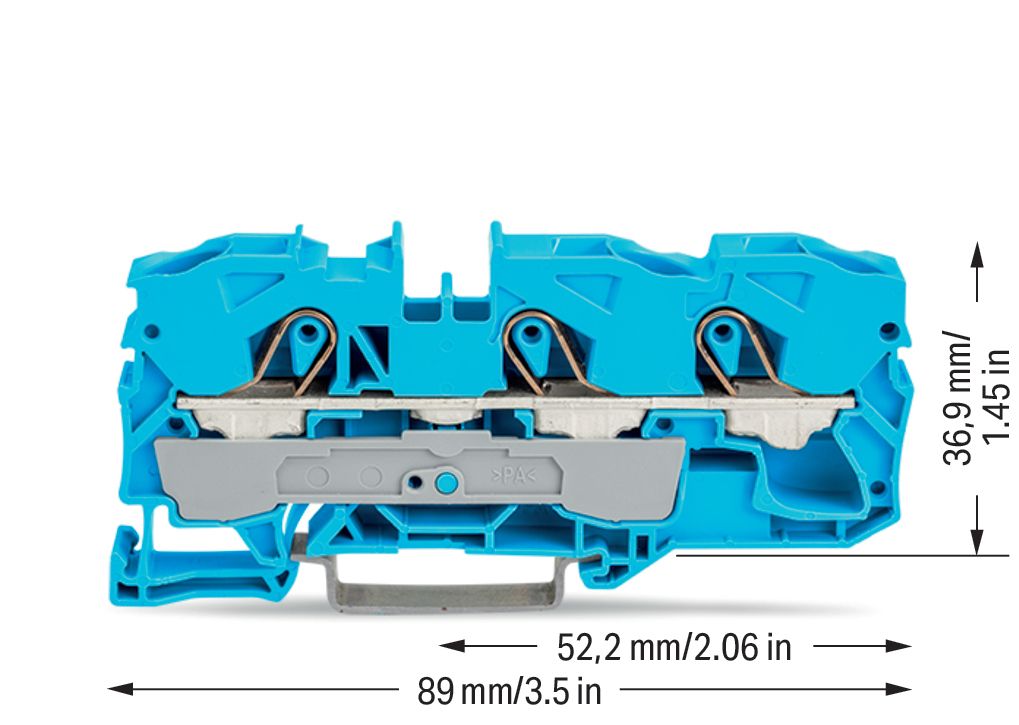

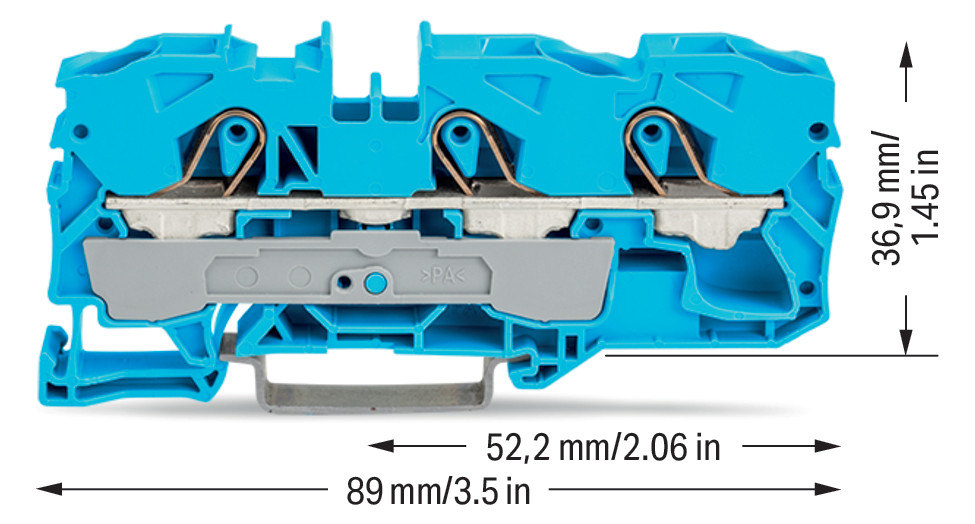

3-Leiter-Durchgangsklemme: 10 mm²: für Anwendungen Ex e II u. Ex i geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 10,00 mm²: blau Durchgangsklemme Serie 2010 mit Push-in CAGE CLAMP Die Durchgangsklemme hat die Artikelnummer 2010-1304 und ermöglicht eine einfache und sichere Verbindung. Für den Leiteranschluss werden bei dieser Durchgangsklemme Abisolierlängen von 17 bis 19 mm benötigt. Ganz gleich, ob in Industrieanwendungen oder in Gebäudeapplikationen: Mit den Durchgangsreihenklemmen lassen sich elektrische Leiter schnell und sicher miteinander verbinden. Je nach Ausführung eignen sie sich für die klassische Durchgangsverdrahtung oder Potentialverteilungen. Bei diesem Produkt kommt die Push-in CAGE CLAMP -Technologie zum Einsatz. Mit der Push-in CAGE CLAMP Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Abmessungen sind in Breite x Höhe x Tiefe (10 x 89 x 43,5) mm. In Abhängigkeit von der Leiterart ist diese Durchgangsklemme für Leiterquerschnitte von 0,5 mm² bis 16 mm² geeignet. Diese Durchgangsreihenklemme wird durch ein Betätigungswerkzeug betätigt. TOPJOB S Reihenklemmen sorgen in diversen Industrieanwendungen sowie in der modernen Gebäudeinstallation für eine sichere elektrische Verbindung. Mit nur einem Reihenklemmensystem können Sie überall auf der Welt als auch in allen Anwendungen arbeiten. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet
