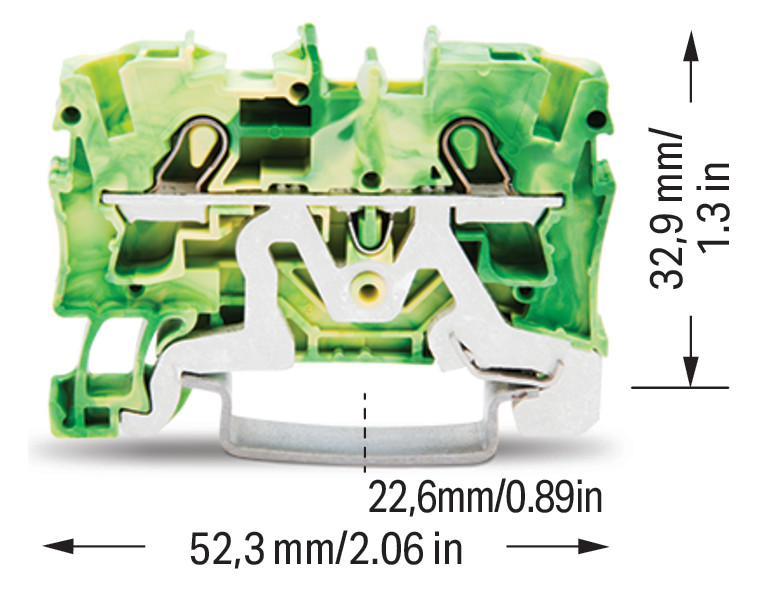

WAGO 2004-1207
Schutzleiter-Reihenklemme Serie 2004 0,5-6qmm gn/ge 1Etage APL_erf.
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 4 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 6.2 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grün/gelb |
| Höhe | 33 mm |
| Montageart | Hutschiene TH35 |
| PEN-Funktion möglich | ja |
| Tiefe | 52.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Schutzleiter-Reihenklemme Serie 2004 0,5-6qmm gn/ge 1Etage APL_erf.
Produktinformationen des Herstellers
2-Leiter-Schutzleiterklemme: 4 mm²: für Anwendungen Ex e II geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 4,00 mm²: grün-gelb Schutzleiterklemme Serie 2004 mit Betätigungswerkzeug Die Schutzleiterklemme (Artikelnummer 2004-1207) ermöglicht einen schnellen und zuverlässigen Anschluss. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 13 mm erforderlich. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Schutzleiterklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 6 mm² geeignet. Durch ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die passenden Betätigungsmöglichkeiten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen
| Artikel | Aktionen |
|---|---|
|
Details |
|
Details |
2002-1207
Schutzleiter-Reihenklemme Serie 2002 0,25-4qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124549
|
Details |
|
Details |
|
Details |
2001-1207
Schutzleiter-Reihenklemme Serie 2001 0,25-2,5qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124942
|
Details |
2016-1207
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124552
|
Details |
2010-1207
Schutzleiter-Reihenklemme Serie 2010 0,5-16qmm gn/ge 1Etage APL_erf.
Artikelnummer
1125106
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.75 - 4 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 6 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 4 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 2 |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 6.2 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | grün/gelb |
| Höhe | 33 mm |
| Montageart | Hutschiene TH35 |
| PEN-Funktion möglich | ja |
| Tiefe | 52.5 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Schutzleiter-Reihenklemme Serie 2004 0,5-6qmm gn/ge 1Etage APL_erf.
Produktinformationen des Herstellers
2-Leiter-Schutzleiterklemme: 4 mm²: für Anwendungen Ex e II geeignet: seitliche und mittige Beschriftung: für Tragschiene 35 x 15 und 35 x 7,5: Push-in CAGE CLAMP : 4,00 mm²: grün-gelb Schutzleiterklemme Serie 2004 mit Betätigungswerkzeug Die Schutzleiterklemme (Artikelnummer 2004-1207) ermöglicht einen schnellen und zuverlässigen Anschluss. Bei dieser Schutzleiterklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 11 bis 13 mm erforderlich. Schutzleiterklemmen sind durch einen integrierten Kontaktfuß direkt mit der Tragschiene verbunden. Dadurch schaffen sie eine elektrische und mechanische Verbindung zwischen den elektrischen Leitern und der Befestigungsauflage. Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese Schutzleiterklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm² bis 6 mm² geeignet. Durch ein Betätigungswerkzeug wird diese Durchgangsreihenklemme betätigt. TOPJOB S Reihenklemmen bieten in verschiedenen Industrieanwendungen und in der modernen Gebäudeinstallation mehr als nur eine sichere elektrische Verbindung. Sie bieten für jeden Einsatz die passenden Betätigungsmöglichkeiten: Hebel, Drücker oder Betätigungsöffnung. Dieses Produkt ist für bestimmte Ex-Anwendungen
| Artikel | Aktionen |
|---|---|
|
|
Details |
|
|
Details |
|
2002-1207
Schutzleiter-Reihenklemme Serie 2002 0,25-4qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124549
|
Details |
|
|
Details |
|
|
Details |
|
2001-1207
Schutzleiter-Reihenklemme Serie 2001 0,25-2,5qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124942
|
Details |
|
2016-1207
Schutzleiter-Reihenklemme Serie 2016 0,5-25qmm gn/ge 1Etage APL_erf.
Artikelnummer
1124552
|
Details |
|
2010-1207
Schutzleiter-Reihenklemme Serie 2010 0,5-16qmm gn/ge 1Etage APL_erf.
Artikelnummer
1125106
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 1124550 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2004-1207 |
| Werksnummer | 2004-1207 |
| EAN | 4017332071345 |
| Zolltarifnummer | 85369010 |
| Lagerart | Lagerware |
