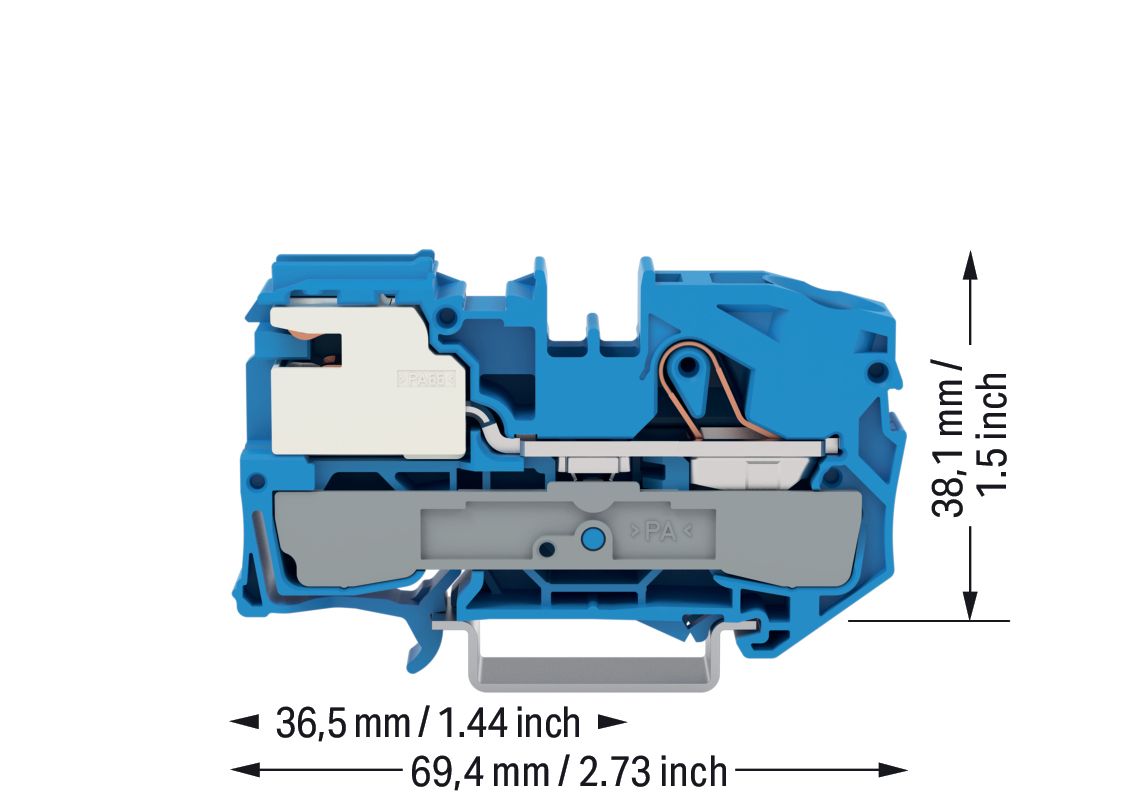

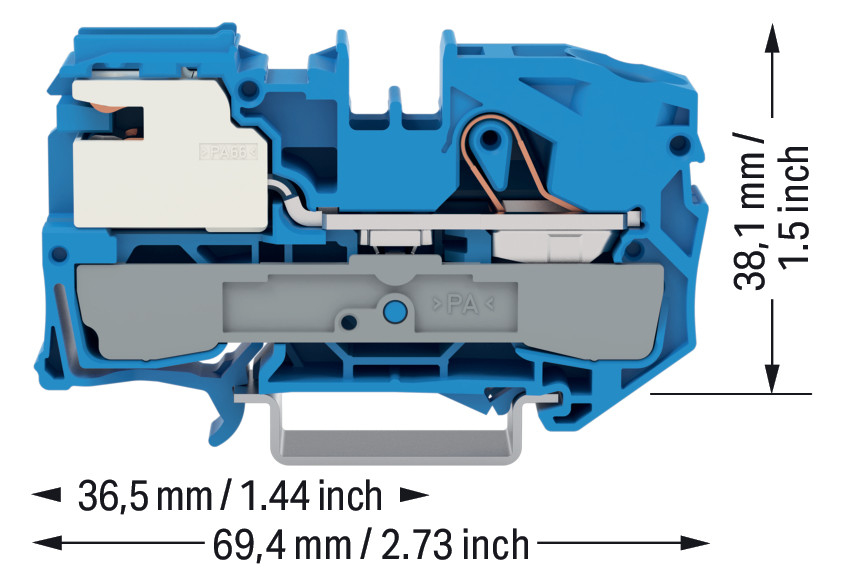

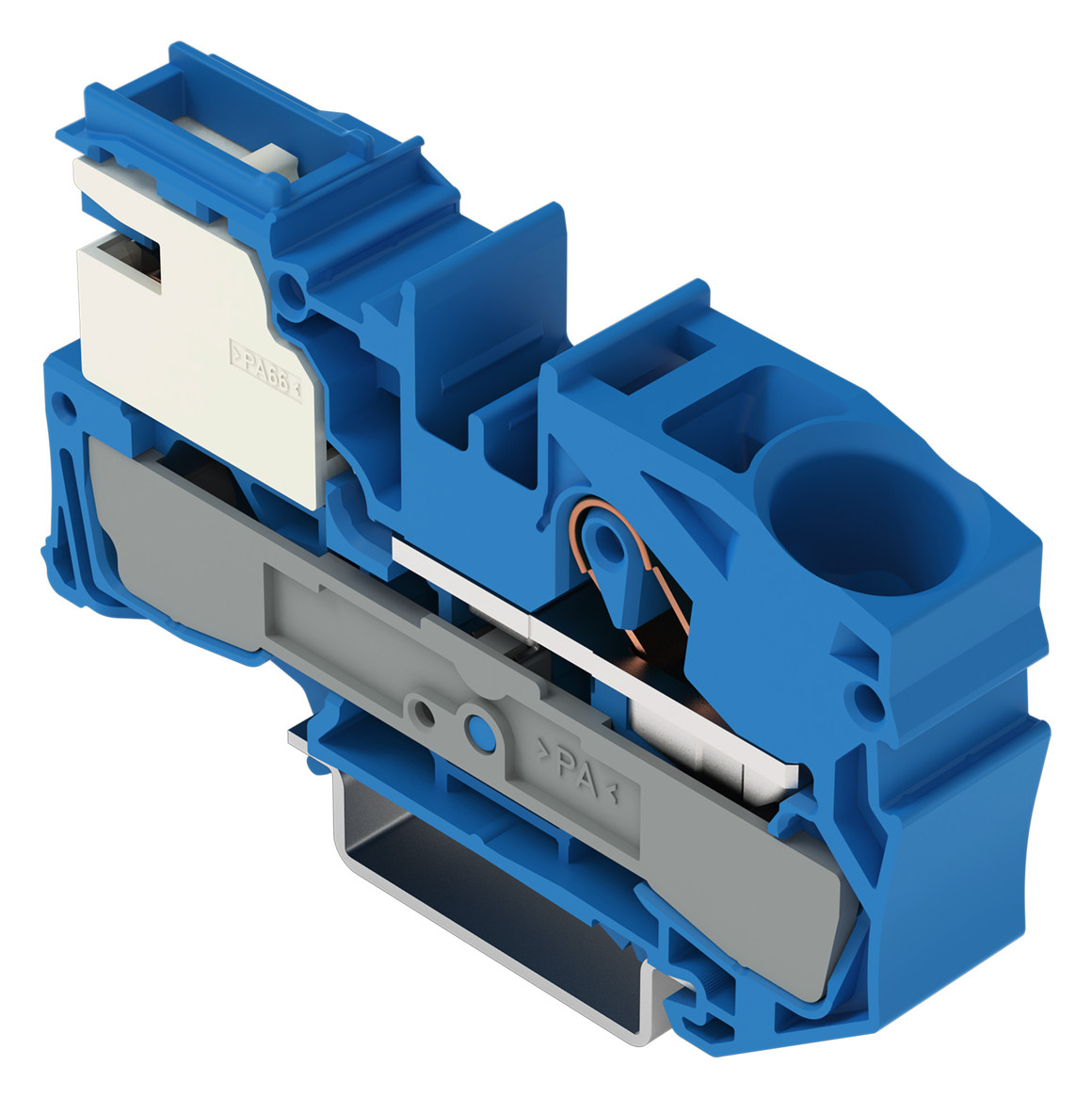

WAGO 2016-7114
Trennreihenklemme bl Serie 2016 1Etage 0,5-16qmm 76A APL_erf.

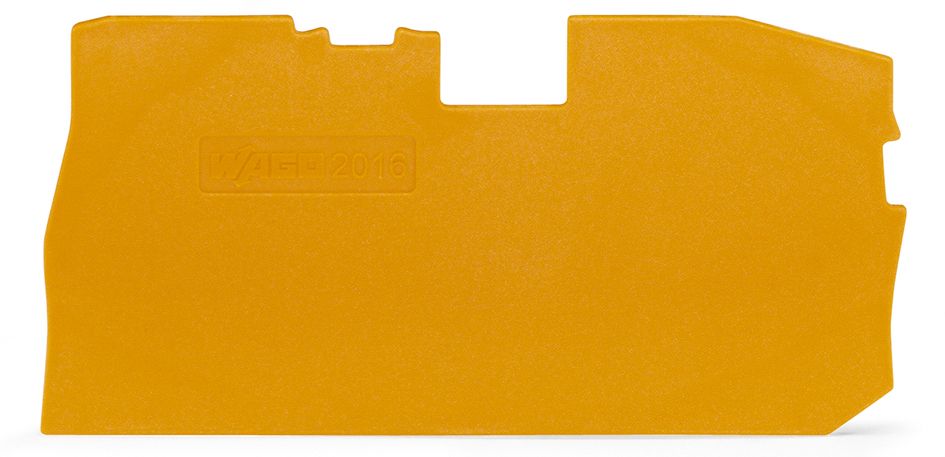

| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Ausführung der Längstrennung | ohne |
| Ausführung der Quertrennung | ohne |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 250 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | blau |
| Höhe | 38 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 69 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Trennreihenklemme bl Serie 2016 1Etage 0,5-16qmm 76A APL_erf.
Produktinformationen des Herstellers
1-Leiter-N-Trennklemme: 16 mm²: Push-in CAGE CLAMP : 16,00 mm²: blau N-Trennklemme Serie 2016 mit Push-in CAGE CLAMP Die N-Trennklemme hat die Artikelnummer 2016-7114 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser N-Trennklemme Abisolierlängen von 18 bis 20 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese N-Trennklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm²
| Artikel | Aktionen |
|---|---|
|
Details |
2016-7111

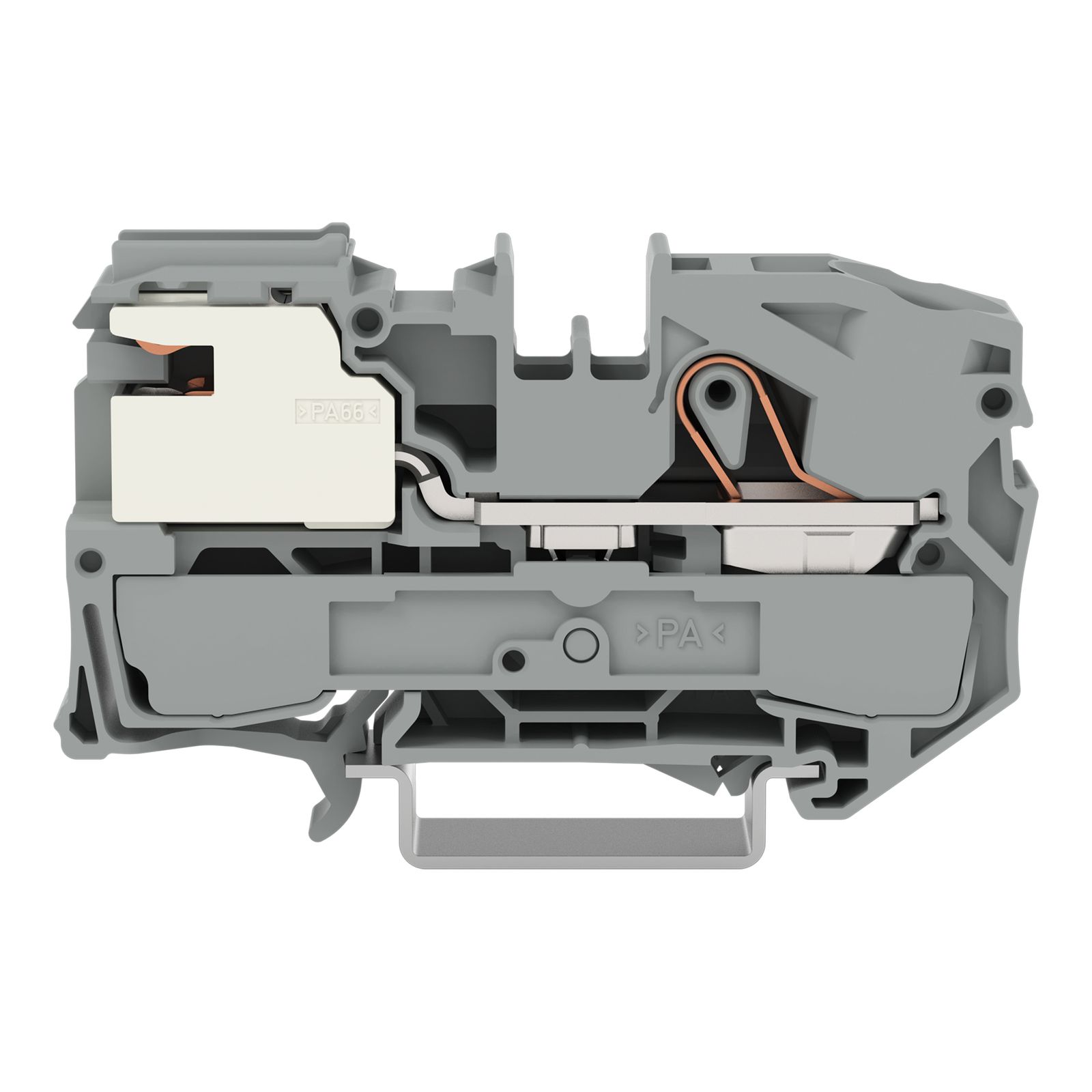

Trennreihenklemme gr Serie 2016 76A 0,5-16qmm Mit integrierter Prüfbuchse
Artikelnummer
1125171
|
Details |
| Abschlussplatte erforderlich | ja |
|---|---|
| Anschließbarer Leiterquerschnitt eindrähtig | 0.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 2.5 - 16 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.5 - 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.5 - 16 mm² |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Ausführung der Längstrennung | ohne |
| Ausführung der Quertrennung | ohne |
| Ausführung elektrischer Anschluss 1 | Federzuganschluss |
| Ausführung elektrischer Anschluss 2 | Federzuganschluss |
| Bemessungsspannung | 250 V |
| Bemessungsstrom In | 76 A |
| Betriebstemperatur | 105 - 105 °C |
| Breite | 12 mm |
| Brennbarkeitsklasse des Isolierstoffs nach UL94 | V0 |
| Farbe | blau |
| Höhe | 38 mm |
| Montageart | Hutschiene TH35 |
| Tiefe | 69 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
WAGO Trennreihenklemme bl Serie 2016 1Etage 0,5-16qmm 76A APL_erf.
Produktinformationen des Herstellers
1-Leiter-N-Trennklemme: 16 mm²: Push-in CAGE CLAMP : 16,00 mm²: blau N-Trennklemme Serie 2016 mit Push-in CAGE CLAMP Die N-Trennklemme hat die Artikelnummer 2016-7114 und ermöglicht einen einfachen und zuverlässigen Anschluss. Für den Leiteranschluss werden bei dieser N-Trennklemme Abisolierlängen von 18 bis 20 mm benötigt. Dieses Produkt basiert auf der Push-in CAGE CLAMP -Technologie. Die Push-in CAGE CLAMP Anschlusstechnik ist der Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt in die Klemmstelle gesteckt werden. Diese N-Trennklemme ist in Abhängigkeit von der Leiterart für Leiterquerschnitte von 0,5 mm²
| Artikel | Aktionen |
|---|---|
|
|
Details |
|
2016-7111
Trennreihenklemme gr Serie 2016 76A 0,5-16qmm Mit integrierter Prüfbuchse
Artikelnummer
1125171
|
Details |
| Artikel | Aktionen |
|---|
| Artikelnummer | 1125173 |
|---|---|
| Hersteller | WAGO |
| Originalbezeichnung | 2016-7114 |
| Werksnummer | 2016-7114 |
| EAN | 4044918902595 |
| Zolltarifnummer | 85365080 |
| Lagerart | Lagerware |
